DMC 1,5/ 2-G1-3,5-LR P20THR

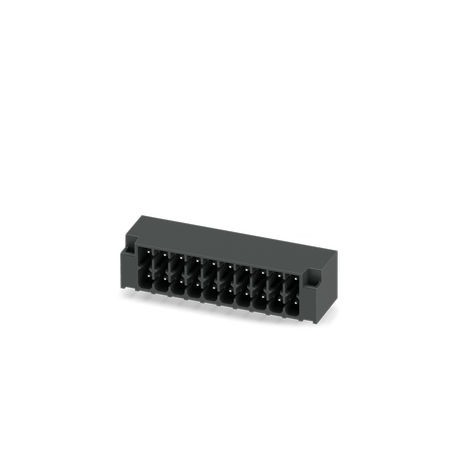

DMC 1,5/ 2-G1-3,5-LR P20THR 1535182 PHOENIX CONTACT Printed circuit board base case, nominal section: 1.5 mm..
$1.89米ドル
5336 在庫あり
主な仕様
ステップ:3.5 mm
タイプ:Basic socket
結果:Test passed
プロセス:Reflow/wave soldering
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ステップ | 3.5 mm |
| タイプ | Basic socket |
| 結果 | Test passed |
| プロセス | Reflow/wave soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パッケージ | Packed in carton |
| 幅 [w] | 14 mm |
| 高さ [h] | 12.8 mm |
| 長さ [l] | 11.6 mm |
| ピン配置 | Linear Pinning |
| ショックフォーム | Semi-sinusoidal |
| シャンクサイズ | 0.8 x 0.8 mm |
| スイープスピード | 1 octave/min |
| 加速度 | 30g |
| カラー（ケース） | Black (9005) |
| 極数 | 2 |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | Basic socket for printed circuit boards |
| ボア径 | 1.4 mm |
| 固定フランジ | Lock & Release |
| 取り付けタイプ | THR Welding |
| 行数 | 2 |
| 製品ファミリー | DMC 1.5/.. -G1-LR-THR |
| ショック持続時間 | 18 ms |
| 表面仕上げ | Galvanic tin plating |
| テストの指示 | X, Y and Z axis (pos. and neg.) |
| 接触材料 | Cu Alloy |
| 固定AC電圧 | 1.39 kV |
| 質量抵抗率 | 2 mΩ |
| サイクル数 | 25 |
| 定格電流IN | 8 A |
| 定格電圧 UN | 160 V |
| 操縦サイクル | 25 |
| テスト仕様 | DIN EN 60512-1-1:2003-01 |
| 汚染度 | 3 |
| 寸法図 | |
| 設置高さ | 10.8 mm |
| 断熱材 | LCP |
| 質量抵抗率R1 | 2 mΩ |
| 質量抵抗率R2 | 2 mΩ |
| サイジング電圧（II/2） | 250 V |
| 溶接シャンク長さ [P] | 2 mm |
| テストされた極の数 | 20 |
| サイジング電圧（III/2） | 160 V |
| サイジング電圧（III/3） | 160 V |
| 車軸あたりのテスト時間 | 2.5 h |
| リフローはんだ付けサイクル | 3 |
| 腐食による応力 | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| 湿気感受性レベル | MSL 1 |
| 断熱材グループ | IIIa |
| IEC 60112に準拠したCTI | 175 |
| 定格インパルス電圧（II/2） | 2.5 kV |
| 分類温度Tc | 260 °C |
| 最小沿面距離値（II/2） | 2.5 mm |
| 定格インパルス電圧（III/2） | 2.5 kV |
| 定格インパルス電圧（III/3） | 2.5 kV |
| インパルス電圧のサイジング（II/2） | 2.5 kV |
| 周囲温度（取り付け時） | -5 °C ... 100 °C |
| 最小沿面値(III/2) | 1.6 mm |
| 最小沿面値(III/3) | 2.5 mm |
| 定格絶縁電圧（II/2） | 250 V |
| インパルス電圧のサイジング（III/2） | 2.5 kV |
| インパルス電圧のサイジング（III/3） | 2.5 kV |
| ポールあたりの引張力は約 | 2 N |
| 周囲温度（動作時） | -40 °C ... 100 °C (depending on derating curve) |
| 定格絶縁電圧（III/2） | 160 V |
| 極あたりの挿入力は約 | 3 N |
| 定格絶縁電圧（III/3） | 160 V |
| 熱の影響によるストレス | 100 °C/168 h |
| 電位あたりの溶接ピンの数 | 1 |
| 金属表面溶接部（中間層） | Nickel (1.3 - 3 μm Ni) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス | V0 |
| 海面上の垂直衝撃張力 | 2.95 kV |
| 金属表面接触面積（中間層） | Nickel (1.3 - 3 μm Ni) |
| 相対湿度（輸送および保管） | 30 % ... 70 % |
| 金属表面溶接部（表層） | Tin (3 - 5 μm Sn) |
| 金属表面接触部（表面層） | Tin (3 - 5 μm Sn) |
| 隣接する極間の絶縁抵抗 | > 5 MΩ |
| 最小沿面距離値 - 不均質範囲（II/2） | 1.5 mm |
| 最小沿面距離値 - 不均質範囲（III/2） | 1.5 mm |
| 最小クリアランス値 - 不均一範囲（III/3） | 1.5 mm |
| コンタクトホルダーの適用分野アプリケーション >20 N | Test passed |
| 表面電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 175 |
製品説明
PCB base housing, nominal cross-section: 1.5 mm², nominal current: 8 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Male, number of rows: 2, number of poles: 2, article family
