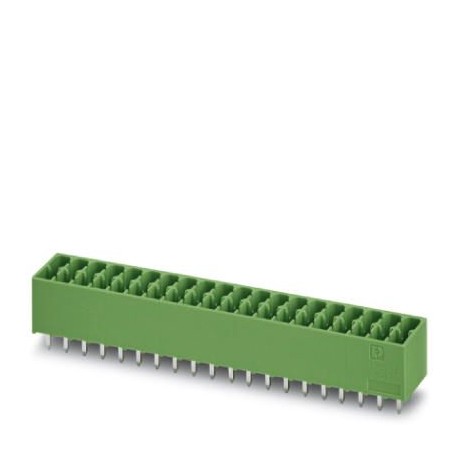

DMCV 1,5/ 4-G1-3,5 P35 - DMCV 1,5/ 4-G1-3,5 P35 1053837 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160..
在庫あり 注目商品

DMCV 1,5/ 4-G1-3,5 P35

DMCV 1,5/ 4-G1-3,5 P35 1053837 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160..

$0.00米ドル
3693 在庫あり
主な仕様
GTIN:4055626687193
注文キー:1053837
(図面):
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート

技術仕様

パラメータ価値
GTIN4055626687193
注文キー1053837
(図面)
梱包単位1 pc
ピッチ(図面)3.5 mm
原産国CN (China)
ETIM 5.0 (eCl@ss)EC002637
ETIM 6.0 (eCl@ss)EC002637
ETIM 7.0 (eCl@ss)EC002637
関税番号85366930
最小注文数量50 pc
取付タイプ(図面)Wave soldering
プラグインシステム(図面)MINI COMBICON - DFMC 1,5
接触の種類(図面)Male connector
レベル数(図面)2
注記(電気的パラメータ)WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
品目(図面)DMCV 1,5/..-G1
eCl@ss 4.0(分類)27260700
eCl@ss 4.1 (分類)27260700
eCl@ss 5.0 (分類)27260700
eCl@ss 5.1 (分類)27260700
eCl@ss 6.0 (分類)27260700
eCl@ss 7.0 (分類)27440402
eCl@ss 8.0 (分類)27440402
eCl@ss 9.0 (分類)27440402
公称電圧(項目特性)160 V
ポジション数(図面)4
電位の数(図面)8
ピッチ(材料データ - ハウジング)3.5 mm
接続数(図面)8
寒冷ストレス(耐久性試験(B))-40 °C/2 h
仕様(周囲条件)IEC 60664-1:2007-04
仕様(気候試験(D))IEC 61984:2008-10
簡単な記事の説明(図面)Feed-through header
仕様(耐久試験(B))ISO 6988:1985-02
仕様(機械試験(A))IEC 60512-9-1:2010-03
1個あたりの重量(梱包を除く)0.000 g
寸法a(材質データ - ハウジング)10.5 mm
ピン間隔(材料データ - ハウジング)5.50 mm
熱応力(耐久試験(B))105 °C/168 h
幅 [ w ] (材質データ - ハウジング)14.8 mm
高さ [ h ] (材質データ - ハウジング)13.5 mm
長さ [ l ] (材質データ - ハウジング)10.6 mm
腐食ストレス(耐久性試験(B))0.2 dm3SO2on 300 dm3/40 °C/1 cycle
接点材質(電気的パラメータ)Cu alloy
ピン寸法(材料データ - ハウジング)0.8 x 0.8 mm
ピン間隔(製品寸法)5.50 mm
はんだピン[P](材料データ - ハウジング)3.5 mm
穴径(製品寸法)1.2 mm
接触抵抗R1(機械試験(A))2.3 mΩ
接触抵抗R2(機械試験(A))2.6 mΩ
絶縁材料(材料データ - 連絡先)PBT
パッケージの種類(PCB設計の寸法)packed in cardboard
パッケージあたりの個数(PCB設計の寸法)50
定格サージ電圧(II/2)(周囲条件)2.5 kV
結果(環境・耐久性試験(E))Test passed
表面特性(電気的パラメータ)Tin-plated
定格サージ電圧(III/2)(周囲条件)2.5 kV
定格サージ電圧(III/3)(周囲条件)2.5 kV
標準に準拠した接続(振動試験)EN-VDE
振幅(環境および耐久性試験(E))0.35 mm (10 - 60.1 Hz)
周波数(環境および耐久性試験(E))10 - 150 - 10 Hz
挿入/引き抜きサイクル(機械試験(A))25
絶縁材料グループ(材料データ - 連絡先)IIIa
IEC 60112に準拠したCTI(材料データ - 連絡先)225
定格絶縁電圧(II/2)(周囲条件)250 V
掃引速度(環境・耐久性試験(E))1 octave/min
加速試験(環境・耐久性試験(E))5 g (60.1 - 150 Hz)
高さ(はんだピンなし)(材質データ - ハウジング)10 mm
定格絶縁電圧(III/2)(周囲条件)160 V
定格絶縁電圧(III/3)(周囲条件)160 V
周囲温度(組立)(梱包情報)-5 °C ... 100 °C
空間距離と沿面距離(周囲条件)IEC 60664-1:2007-04
単位梱包単位(PCB設計の寸法)Pcs.
仕様(環境・耐久性試験(E))IEC 60068-2-6:2007-12
周囲温度(動作)(梱包情報)-40 °C ... 100 °C (dependent on the derating curve)
UL 94(振動試験)に準拠した難燃性評価V0
商用周波耐電圧(耐久試験(B))1.39 kV
商用周波数耐電圧(機械試験(A))1.39 kV
結果、保護等級、IPコード(耐候性試験(D))Finger safety with IP20 test finger
試験仕様(空間距離および沿面距離)IEC 61984
最小沿面距離値(II/2)(周囲条件)2.5 mm
最小沿面距離値(III/2)(周囲条件)1.6 mm
最小沿面距離値(III/3)(周囲条件)2.5 mm
海面におけるインパルス耐電圧(耐久性試験(B))2.95 kV
海面におけるインパルス耐電圧(機械試験(A))2.95 kV
金属表面接触面積(最上層)(電気的パラメータ)Tin (4 - 8 µm Sn)
周囲温度(保管/輸送)(包装情報)-40 °C ... 70 °C
軸ごとの試験時間(環境および耐久性試験(E))2.5 h
UL 94準拠の難燃性評価(材料データ - 連絡先)V0
金属表面はんだ付け部(最上層)(電気的パラメータ)Tin (4 - 8 µm Sn)
金属表面接触面積(中間層)(電気的パラメータ)Nickel (1.5 - 4 µm Ni),
金属表面はんだ付け部(中間層)(電気的パラメータ)Nickel (1.5 - 4 µm Ni)
最小クリアランス - 不均一磁場(II/2)(周囲条件)1.5 mm
最小クリアランス - 不均一磁場(III/2)(周囲条件)1.5 mm
最小クリアランス - 不均一場(III/3)(周囲条件)1.5 mm
図の種類: DFMC 1,5/...-ST-3,5 と DMCV 1,5/...-G1-3,5 P35 (図面)
引抜強度(1ポジションあたり)(空間距離および沿面距離)2 N
極当たりの挿入強度(空間距離および沿面距離)3 N
インサート内のコンタクトホルダーの要件 >20 N (空間クリアランスおよび沿面距離)Test passed
挿入時の分極要件 >20 N (空間距離および沿面距離)Test passed

製品説明

Printed circuit board base housing, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 8, num
主な機能
  • 産業グレードの品質
  • RoHS準拠
  • CE認証取得
  • 1年保証

技術的詳細

DiagramType: DFMC 1,5/...-ST-3,5 with DMCV 1,5/...-G1-3,5 P35
