EEM-MA250

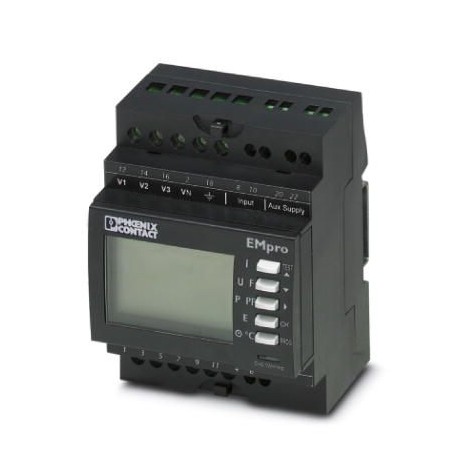

EEM-MA250 2901363 PHOENIX CONTACT Measuring instrument
$0.00米ドル
4091 在庫あり
主な仕様
GTIN:4046356585811
注文キー:2901363
（ULデータ）:cULus
カタログページ:Page 209 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356585811 |
| 注文キー | 2901363 |
| （ULデータ） | cULus |
| カタログページ | Page 209 (C-5-2017) |
| 深さ（注） | 64 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 72 mm |
| （インターフェース） | 2.2 kV AC (50 Hz, 1 min.) |
| 高さ（注） | 90 mm |
| 注記（一般） | Current and voltage connection |
| 原産国 | FR (France) |
| （接続データ） | 50 % (at 40 °C) |
| 色（インターフェース） | black |
| 数値（入力データ） | 1 |
| 関税番号 | 90303100 |
| ディスプレイ（インターフェース） | LCD display, backlighting |
| （周囲条件） | 0 kVA ... 9999 kVA |
| 適合性（ULデータ） | CE-compliant |
| インターフェース（出力データ） | RS-485 |
| 主電源タイプ（インターフェース） | 3-phase (3 or 4-wire), 2-phase (2-wire), and single-phase (1-wire) |
| 適合性（インターフェース） | CE-compliant |
| UL、米国/カナダ（ULデータ） | UL 61010-1 |
| 指定（出力データ） | Modbus RTU/JBUS |
| テスト電圧（インターフェース） | 3.5 kV AC (50 Hz, 1 min.) |
| 高度（接続データ） | ≤ 2000 m |
| ストリップ長さ（一般） | 6 mm |
| 接続方法（一般） | Screw connection |
| 測定速度（インターフェース） | approximately |
| 数値（周囲条件） | 1 |
| 締め付けトルク（一般） | 0.6 Nm |
| （基準および規制） | No hazardous substances above threshold values |
| 精度（周囲条件） | 0.5 % |
| 接続方法（出力データ） | Screw terminal blocks |
| 入力名（周囲条件） | Voltage measuring input V1, V2, V3 |
| 出力の説明（入力データ） | Transistor output, active |
| 動作モード（接続データ） | Indoor use |
| サージ電圧（接続データ） | Transient overvoltage according to installation classes |
| 過電圧カテゴリー（インターフェース） | III |
| 供給電圧範囲（インターフェース） | 110 V AC ... 277 V AC -10 % ... +15 % |
| 入力電流（周囲条件） | 9999 A (primary) |
| 測定値（周囲条件） | AC sine (50/60 Hz) |
| 最大塩水噴霧量（寸法） | ≤ 2.5 % |
| 1個あたりの重量（梱包を除く） | 317.500 g |
| 定格絶縁電圧（インターフェース） | 300 V AC (EN 61010-1) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 電流容量（入力データ） | 27 mA |
| 最大スイッチング電圧（入力データ） | 30 V DC |
| 公称消費電力（インターフェース） | 5 VA |
| 過負荷容量（周囲条件） | 6 A (Permanent) |
| 過電圧カテゴリー（接続データ） | I, II, III |
| シリアル伝送速度（出力データ） | 2,4 ... 38.4 kbps |
| 入力電流範囲（周囲条件） | via external transformers |
| 入力電圧範囲（周囲条件） | 50 V AC ... 519 V AC (Phase/Phase) |
| 測定原理（周囲条件） | True r.m.s. value measurement |
| Messbereich_Leistung (周囲条件) | 0 kW ... 9999 kW |
| 電圧入力信号（周囲条件） | 230 V AC ±10 % (Tariff switchover: e.g., day/nighttime tariff) |
| 導体断面積 AWG 最大 (一般) | 10 |
| 導体断面積AWG最小値（一般） | 20 |
| 周囲温度（動作）（寸法） | -10 °C ... 55 °C (14 °F to 131 °F) |
| 導体断面積（固体最大）（一般） | 4 mm² |
| 導体断面積（最小）（一般） | 0.5 mm² |
| 高調波の取得（周囲条件） | up to 51st harmonic |
| 入力の説明（周囲条件） | Digital input |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 公称電源電圧範囲（接続データ） | 110 V AC ... 277 V AC -10 % ... +15 % |
| 導体断面積最大可とう性（一般） | 4 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.5 mm² |
| 有効エネルギー（IEC 62053-22）（周囲条件） | Class 0.5 S |
| 周囲温度（動作）（接続データ） | 5 °C ... 40 °C |
| 無効電力（IEC 62053-23）（周囲条件） | Class 2 |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C (-4 °F ... 158 °F) |
| 供給の過電圧カテゴリー（接続データ） | Min. II |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % |
| 最大許容相対湿度（動作）（接続データ） | 80 % (up to 31°C) |
| 測定範囲公称値からの応答閾値（周囲条件） | 5 mA |
製品説明
Energy meter for measuring electrical parameters up to 500 V, recording of all harmonics - with RS-485 interface
