EEM-MB370-PN

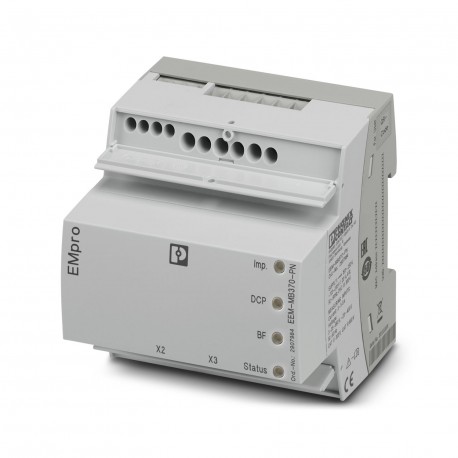

EEM-MB370-PN 2907984 PHOENIX CONTACT Multi-functional energy measuring device without display with integrate..
$0.00米ドル
4700 在庫あり
主な仕様
GTIN:4055626260525
注文キー:2907984
カタログページ:Page 203 (C-5-2019)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626260525 |
| 注文キー | 2907984 |
| カタログページ | Page 203 (C-5-2019) |
| 梱包単位 | 1 pc |
| （出力データ） | 150 V DC ... 250 V DC ( 20 %) |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| 原産国 | DE (Germany) |
| ETIM 4.0（eCl@ss） | EC002301 |
| ETIM 5.0 (eCl@ss) | EC002301 |
| ETIM 6.0 (eCl@ss) | EC002301 |
| ETIM 7.0 (eCl@ss) | EC002301 |
| カラー（出力データ） | gray |
| 数値（入力データ） | 1 |
| 関税番号 | 90303100 |
| （周囲条件） | 5 A (secondary) |
| 適合性（ULデータ） | CE-compliant |
| ねじ山（一般） | M3 |
| 主電源タイプ（出力データ） | 3-phase (3 or 4-wire), 2-phase (2-wire), and single-phase (1-wire) |
| トルク（接続データ） | 0.5 Nm ... 0.6 Nm |
| 適合性（出力データ） | CE-compliant |
| 接続名（一般） | Current / voltage / supply |
| ストリップ長さ（一般） | 8 mm |
| テスト電圧（出力データ） | 4 kV AC (50 Hz, 1 min.) |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 82 mm |
| 数値（周囲条件） | 1 |
| 幅（主要商業データ） | 90 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 80 mm |
| 製品ファミリー（出力データ） | EMpro |
| eCl@ss 5.0 (分類) | 27200301 |
| eCl@ss 5.1 (分類) | 27200301 |
| eCl@ss 6.0 (分類) | 27142300 |
| eCl@ss 7.0 (分類) | 27142330 |
| eCl@ss 8.0 (分類) | 27142330 |
| eCl@ss 9.0 (分類) | 27142330 |
| 最大高度（寸法） | ≤ 2000 m |
| 精度（周囲条件） | 0.5 % |
| ねじ山（接続データ） | M3 |
| 入力名（周囲条件） | Current measurement I1, I2, I3 |
| 出力の説明（入力データ） | Digital output in accordance with IEC/EN 61131-2 (type 3) |
| 消費電力（出力データ） | ≤ 4 W |
| 接続名（接続データ） | Digital I/O / communication |
| 保護等級（寸法） | IP20 (Housing) |
| 現在の出力信号（入力データ） | ≤ 100 mA |
| 入力電流（周囲条件） | 1 A (secondary) |
| 動作モード（接続データ2） | Indoor use |
| ストリップ長さ（接続データ） | 7 mm |
| 供給電圧範囲（出力データ） | 100 V AC ... 230 V AC ( 20 %) |
| 接続方法（接続データ） | Screw connection |
| 測定値（周囲条件） | AC sine (50/60 Hz) |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| 導体断面積 AWG（一般） | 24 ... 10 |
| 電流過負荷（周囲条件） | 50 A for 1 s |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 過負荷容量（周囲条件） | 6 A (Imax) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.2 mm² ... 6 mm² |
| 入力電圧範囲（周囲条件） | 35 V AC ... 690 V AC (Phase/Phase) |
| 測定原理（周囲条件） | True r.m.s. value measurement |
| 現在の入力信号（周囲条件） | 2 mA ... 15 mA |
| 電圧入力信号（周囲条件） | 0 V DC ... 30 V DC |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 4 mm² |
| サージ電圧容量（周囲条件） | 760 V AC (Phase/Phase) |
| 周囲温度（動作）（寸法） | -10 °C ... 55 °C |
| 電流測定範囲（周囲条件） | 1 A ... 20000 A (primary) |
| 高調波の取得（周囲条件） | up to 63rd harmonic |
| 導体断面積AWG（接続データ） | 26 ... 14 |
| 入力の説明（周囲条件） | Digital input in accordance with IEC/EN 61131-2 (type 3) |
| 導体断面実線（接続データ） | 0.14 mm² ... 2.5 mm² |
| 有効エネルギー（IEC 62053-22）（周囲条件） | Class 0.5 S |
| 導体断面積フレキシブル（接続データ） | 0.14 mm² ... 1.5 mm² |
| 無効電力（IEC 62053-23）（周囲条件） | Class 2 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 70 °C |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (non-condensing) |
| 測定範囲公称値からの応答閾値（周囲条件） | 10 mA (1 A) |
