EH 22,5-B/ABS-PC GY7035

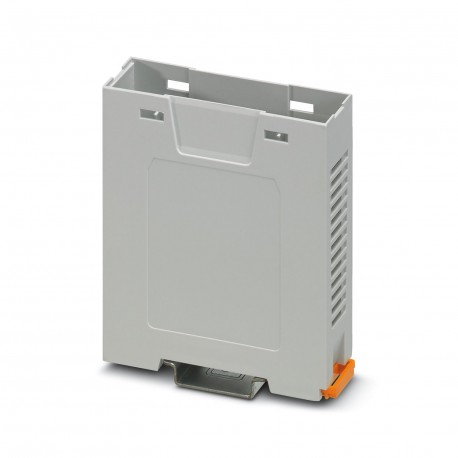

EH 22,5-B/ABS-PC GY7035 1025838 PHOENIX CONTACT DIN rail housing, Lower housing part with base latch, tall d..
$0.00米ドル
4692 在庫あり
主な仕様
タイプ:Lower housing parts with vents, housing cover necessary to complete the module
深さ:87.3 mm
力:20 N
幅:22.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Lower housing parts with vents, housing cover necessary to complete the module |
| 深さ | 87.3 mm |
| 力 | 20 N |
| 幅 | 22.6 mm |
| 身長 | 75 mm |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パルス形状 | Half-sine |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 住宅タイプ | DIN rail housing |
| 製品タイプ | Enclosure bottom part |
| 組み立てノート | Refer to the data sheet for the range in the download area. |
| 取り付けタイプ | DIN rail mounting/wall mounting (with optional base latch) |
| PCBの厚さ | 1.4 mm ... 1.8 mm |
| 仕様 | IEC 60068-2-6:2007-12 |
| テスト期間 | 1 h |
| 落下の高さ | 50 cm |
| 住宅シリーズ | EH |
| 製品ファミリー | EH..ABS-PC.. |
| ショック持続時間 | 11 ms |
| カラー（ハウジング） | light gray (RAL 7035) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 01 |
| ハウジング材質 | ABS-PC |
| 露出時間 | 30 s |
| PCBマウントの種類 | Latching |
| 包装の種類 | packed in cardboard |
| 寸法図 | |
| 外装の種類 | Carton |
| PCBホルダーの数 | 3 |
| 達成すべき最大IPコード | IP20 |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | untreated |
| 最大ポジション数 | 0) |
| 換気口あり | yes |
| 周囲温度（アセンブリ） | -5 °C ... 80 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（動作） | -40 °C ... 80 °C (depending on power dissipation) |
| 相対湿度（保管/輸送） | 95 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
| DINレールの上端から上部の支持点までの深さ | 83 mm |
製品説明
Rail box, Lower housing with base anchorage, high design, with ventilation slits, width: 22.6 mm, height: 75 mm, depth: 87.3 mm, colour: light grey (7035)
