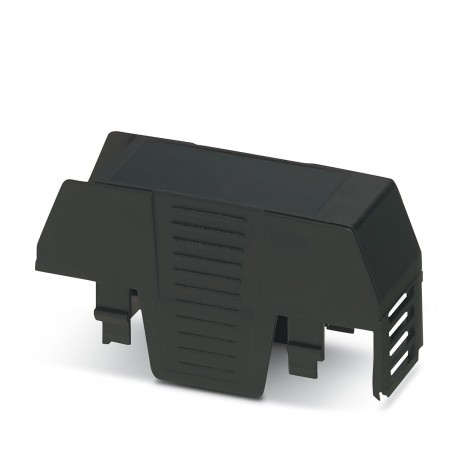

EH 22,5 F-C SS/ABS-PC BK9005
EH 22,5 F-C SS/ABS-PC BK9005 1074972 PHOENIX CONTACT DIN rail housing, Upper part, One-way connection openin..
$0.00米ドル
4443 在庫あり
主な仕様
タイプ:Upper housing part, flat design, connection opening on one side
深さ:36.95 mm
力:20 N
幅:22.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Upper housing part, flat design, connection opening on one side |
| 深さ | 36.95 mm |
| 力 | 20 N |
| 幅 | 22.6 mm |
| 身長 | 75.26 mm |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パルス形状 | Half-sine |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 住宅タイプ | DIN rail housing |
| 製品タイプ | Upper housing part |
| 組み立てノート | Refer to the data sheet for the range in the download area. |
| 取り付けタイプ | Snap in |
| 仕様 | IEC 60068-2-6:2007-12 |
| テスト期間 | 1 h |
| 落下の高さ | 50 cm |
| 住宅シリーズ | EH |
| 製品ファミリー | EH..F..ABS-PC.. |
| ショック持続時間 | 11 ms |
| カラー（ハウジング） | black (RAL 9005) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 00 |
| ハウジング材質 | ABS-PC |
| 露出時間 | 30 s |
| PCBマウントの種類 | Slot |
| 包装の種類 | packed in cardboard |
| 寸法図 | |
| 外装の種類 | Carton |
| 達成すべき最大IPコード | IP20 |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | untreated |
| 換気口あり | yes |
| 周囲温度（アセンブリ） | -5 °C ... 80 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（動作） | -40 °C ... 80 °C (depending on power dissipation) |
| ベース支持面からの深さ | 19.95 mm |
| 相対湿度（保管/輸送） | 95 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
製品説明
Rail box, Top of housing, flat design, connection hole on one side, connection hole on one side, width: 22.6 mm, height: 75.26 mm, depth: 36.95 mm, color: black (9005)
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
