EH 90-B/ABS-PC BK9005

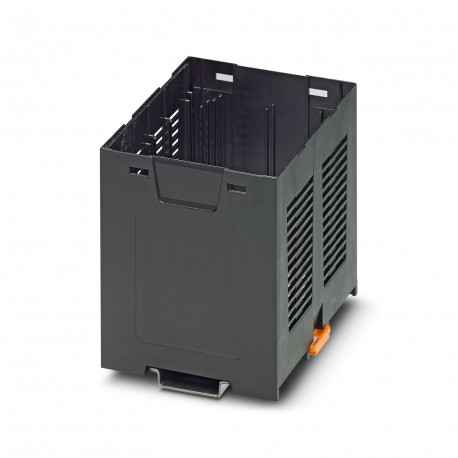

EH 90-B/ABS-PC BK9005 1069903 PHOENIX CONTACT DIN rail housing, Lower housing part with base latch, tall des..
$0.00米ドル
4573 在庫あり
主な仕様
GTIN:4055626747569
注文キー:1069903
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626747569 |
| 注文キー | 1069903 |
| （図面） | |
| 梱包単位 | 1 |
| 力（ショック） | 20 N |
| タイプ（図面） | Lower housing part with base latch, tall design |
| UNSPSC 11（ETIM） | 31261501 |
| ETIM 3.0（eCl@ss） | EC001031 |
| ETIM 4.0（eCl@ss） | EC001031 |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| UNSPSC 13.2 (ETIM) | 31261501 |
| UNSPSC 18.0（ETIM） | 31261501 |
| UNSPSC 19.0 (ETIM) | 31261501 |
| UNSPSC 20.0（ETIM） | 31261501 |
| UNSPSC 21.0（ETIM） | 31261501 |
| UNSPSC 6.01（ETIM） | 31261501 |
| 温度（衝撃） | 80 °C |
| UNSPSC 12.01 (ETIM) | 31261501 |
| 関税番号 | 85389099 |
| 注文番号（図面） | 1069903 |
| UNSPSC 7.0901 (ETIM) | 31261501 |
| 仕様（ショック） | IEC 60695-10-2:2014-02 |
| テスト期間（ショック） | 1 h |
| 住宅タイプ（図面） | DIN rail housing |
| 色（RAL）（寸法） | black (9005) |
| 取付タイプ（図面） | DIN rail mounting/wall mounting (with optional base latch) |
| 仕様（PCBデータ） | IEC 60998-1:2002-12 |
| 落下高さ（PCBデータ） | 50 cm |
| 住宅シリーズ（図面） | EH |
| パルス波形（振動試験） | Half-sine |
| eCl@ss 4.0（分類） | 27180401 |
| eCl@ss 4.1 (分類) | 27180401 |
| eCl@ss 5.0 (分類) | 27180506 |
| eCl@ss 5.1 (分類) | 27180500 |
| eCl@ss 6.0 (分類) | 27180800 |
| eCl@ss 7.0 (分類) | 27182702 |
| eCl@ss 8.0 (分類) | 27182702 |
| eCl@ss 9.0 (分類) | 27182702 |
| 加速（振動試験） | 15g |
| 深さ [ d ] (アイテムのプロパティ) | 87.3 mm |
| ハウジング材質（寸法） | ABS-PC |
| 幅 [ w ] (アイテムプロパティ) | 90.1 mm |
| 高さ [ h ] (アイテムのプロパティ) | 75 mm |
| 仕様（振動試験） | IEC 60068-2-27:2008-02 |
| 衝撃持続時間（振動試験） | 11 ms |
| 落下サイクル数（PCBデータ） | 10 |
| 試験方法（振動試験） | X-, Y- and Z-axis (pos. and neg.) |
| 達成すべき最大IPコード（図面） | IP20 |
| PCBの厚さ（周囲条件） | 1.4 mm ... 1.8 mm |
| 簡単な記事の説明（図面） | Mounting base housing |
| 寸法図（アイテムプロパティ） | |
| 取り付け位置（周囲条件） | Vertical (horizontal DIN rail) |
| PCBマウントの種類（周囲条件） | Latching |
| 換気口あり（図面） | yes |
| 1パッケージあたりの個数（一般情報） | 10 |
| PCBホルダーの数（周囲条件） | 7 |
| 周囲温度（組立）（材料データ） | -5 °C ... 80 °C |
| 周囲温度（動作）（材料データ） | -40 °C ... 80 °C (depending on power dissipation) |
| 振幅（機械的強度/タンブリングバレル） | 0.15 mm (10 - 58.1 Hz) |
| 周波数（機械的強度/タンブリングバレル） | 10 - 150 - 10 Hz |
| 方向ごとの衝撃回数（振動試験） | 3 |
| 名称梱包単位（一般情報） | Pcs. |
| 温度（熱安定性（ボールスラスト試験）） | 850 °C |
| スイープ速度（機械的強度/タンブリングバレル） | 1 octave/min |
| 加速（機械的強度/タンブリングバレル） | 2g (58.1 - 150 Hz) |
| 仕様（耐熱性（ボールスラスト試験）） | IEC 60695-2-11:2014-02 |
| UL 94準拠の難燃性評価（寸法） | V0 |
| 仕様（機械的強度/タンブリングバレル） | IEC 60068-2-6:2007-12 |
| 試験方法（機械的強度/タンブリングバレル） | X-, Y- and Z-axis |
| 暴露時間（熱安定性（ボールスラスト試験）） | 30 s |
| 周囲温度（保管/輸送）（材料データ） | -40 °C ... 55 °C |
| 注記（ハウジングの保護等級（IPコード）） | Refer to the data sheet for the range in the download area. |
| 軸ごとの試験時間（機械的強度/タンブリングバレル） | 2.5 h |
| UL 94準拠の難燃性評価（包装情報） | V0 |
| 仕様（火災リスク評価試験（グローワイヤー）） | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 注記の種類（ハウジングの保護等級（IPコード）） | Assembly instruction: |
| DINレールの上端から上部支持点までの深さ[d]（アイテムプロパティ） | 83 mm |
| 結果、保護等級、IPコード（火災リスク評価試験（グローワイヤー）） | IP20 |
製品説明
Rail box, Bottom of housing with base anchorage, high design, with ventilation slits, width: 90.1 mm, height: 75 mm, depth: 87.3 mm, color: black (9005)
