EIK1-SVN-24P

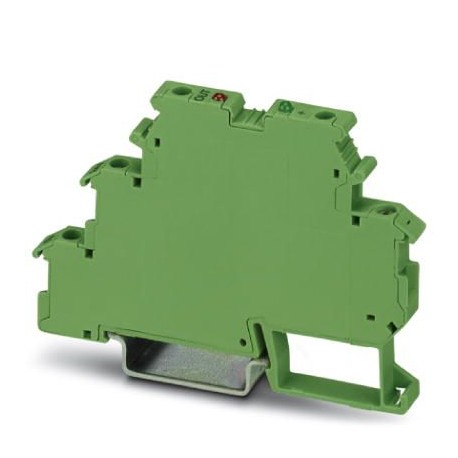

EIK1-SVN-24P 2940799 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
3134 在庫あり
主な仕様
GTIN:4017918080242
注記:Made to Order (non-returnable)
注文キー:2940799
（一般的な）:EN 61000-6-4
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918080242 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2940799 |
| （一般的な） | EN 61000-6-4 |
| カタログページ | Page 452 (C-5-2017) |
| 深さ（注） | 56 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 6.2 mm |
| （入力データ） | UVN- UR;in blocking state |
| 高さ（注） | 80 mm |
| 原産国 | CN (China) |
| 関税番号 | 85364190 |
| トルク（出力データ） | 0.5 Nm |
| （周囲条件） | 0 mA ... 0.35 mA (In the event of a wire break) |
| 指定（一般） | Air clearances and creepage distances |
| 指定（入力データ） | Signal output |
| ねじ山（出力データ） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| （接続データ、出力側） | EN 61000-6-4 |
| 接続方法（出力データ） | Screw connection |
| 表示（周囲条件） | visual short-circuit and wire break control with LED (red) |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | 36 V Zener diode as free-wheeling diode |
| 指定（周囲条件） | Control circuit |
| 出力公称電圧（入力データ） | ≤ 100 mV (In conductive state) |
| スイッチングポイント（周囲条件） | ≥ 2.1 mA (In conductive state) |
| トルク（接続データ、入力側） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 21.100 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 保護の種類（周囲条件） | 12 V Zener diode |
| 入力電圧範囲（周囲条件） | 18.5 V DC ... 28.8 V DC (UVN, see derating curve) |
| 内部抵抗（周囲条件） | approx. 1 kΩ |
| 連続電流の制限（入力データ） | 50 mA |
| 導体断面積AWG（出力データ） | 24 ... 12 |
| 保護回路/部品（入力データ） | 36 V Zener diode as free-wheeling diode |
| スイッチングヒステリシス（周囲条件） | approx. 0.2 mA |
| 指定（接続データ、出力側） | Air clearances and creepage distances |
| ねじ山（接続データ、入力側） | M3 |
| 導体断面実線（出力データ） | 0.2 mm² ... 4 mm² |
| 送信周波数（周囲条件） | 1 kHz |
| ノートの種類（接続データ、出力側） | Note on application |
| 周囲温度（動作）（寸法） | -25 °C ... 50 °C |
| 接続名（接続データ、入力側） | Output side |
| 最大消費電流（周囲条件） | 70 mA (at 50 mA output current) |
| 公称入力電圧 UN (周囲条件) | 8.2 V DC ±10 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.2 mm² ... 2.5 mm² |
| 動作電圧表示（周囲条件） | Green LED |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| 接続方法（接続データ、入力側） | Screw connection |
| 取り付け位置（接続データ、出力側） | any |
| UN（周囲条件）での標準入力電流 | 70 mA |
| 保護回路/コンポーネント（周囲条件） | 12 V Zener diode |
| 汚染度（接続データ、出力側） | 2 |
| 過電圧カテゴリー（接続データ、出力側） | III |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 組立説明書（接続データ、出力側） | In rows with zero spacing |
| 規格・規制（接続データ、出力側） | IEC 60664 |
| 導体断面積AWG（接続データ、入力側） | 24 ... 12 |
| 導体断面実線（接続データ、入力側） | 0.2 mm² ... 4 mm² |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 1.5 V (UR) |
| 導体断面積フレキシブル（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
製品説明
Electronic terminal block amplifier for inductive approach detectors according to NAMUR with light indications for sensor signal and faults
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
