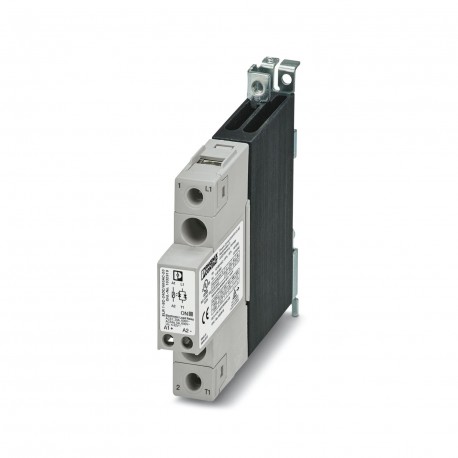

ELR 1-SC-24DC/600AC-20
ELR 1-SC-24DC/600AC-20 1032919 PHOENIX CONTACT Single-phase solid-state contactor, input voltage: 24 V DC, o..
$0.00米ドル
3197 在庫あり
主な仕様
GTIN:4055626537726
注文キー:1032919
（図面）:
カタログページ:Page 48 (C-5-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626537726 |
| 注文キー | 1032919 |
| （図面） | |
| カタログページ | Page 48 (C-5-2019) |
| 梱包単位 | 1 pc |
| （入力データ） | 5 A (TA= 40 °C) |
| 深さ（図面） | 103 mm |
| 幅（図面） | 18 mm |
| 原産国 | MT (Malta) |
| ETIM 5.0 (eCl@ss) | EC002055 |
| ETIM 6.0 (eCl@ss) | EC002055 |
| ETIM 7.0 (eCl@ss) | EC002055 |
| 高さ（図面） | 110 mm |
| （接続データ2） | EN 55011 |
| 関税番号 | 85362010 |
| （周囲条件） | ≥ 4 V DC (“1” signal) |
| ねじ山（一般） | M3 |
| 出力名（入力データ） | Load output |
| 接続名（一般） | Control circuits |
| ストリップ長さ（一般） | 8 mm |
| サージ電流（入力データ） | 325 A (t = 10 ms) |
| 接続方法（一般） | Screw connection |
| 漏れ電流（入力データ） | < 3 mA (In off state) |
| eCl@ss 6.0 (分類) | 27371000 |
| eCl@ss 7.0 (分類) | 27371014 |
| eCl@ss 8.0 (分類) | 27371014 |
| eCl@ss 9.0 (分類) | 27371014 |
| 残留電圧（入力データ） | < 1 V |
| ねじ山（接続データ） | M4 |
| 指定（接続データ2） | Standards/regulations |
| 入力名（周囲条件） | Control input |
| 負荷電流範囲（入力データ） | 150 mA ... 20 A (see to derating) |
| 保護の種類（入力データ） | Varistor |
| 接続名（接続データ） | Load circuit |
| ストリップ長さ（接続データ） | 12 mm |
| 接続方法（接続データ） | Screw connection |
| 動作電圧範囲（入力データ） | 42 V AC ... 660 V AC |
| 1個あたりの重量（梱包を除く） | 260.000 g |
| 導体断面積 AWG（一般） | 18 ... 12 |
| 導体断面積（一般） | 0.5 mm² ... 2.5 mm² |
| スイッチング閾値（周囲条件） | ≤ 1 V DC (“0” signal) |
| 規格・規制（接続データ2） | EN 61000-4-2 |
| 導体断面積フレキシブル（一般） | 0.5 mm² ... 2.5 mm² |
| 取付位置（出力データロード出力） | Vertical (horizontal DIN rail) |
| 送信周波数（周囲条件） | 25 Hz |
| 周囲温度（動作）（寸法） | -30 °C ... 70 °C |
| 導体断面積AWG（接続データ） | 14 ... 10 |
| AC-51における定格動作電流（入力データ） | 20 A |
| トリガ電圧範囲（周囲条件） | 4 V DC ... 32 V DC |
| 動作電圧表示（周囲条件） | Green LED |
| AC-53aにおける定格動作電流（入力データ） | 5 A (TA= 25 °C) |
| アセンブリ命令（出力データロード出力） | Can be aligned with ≥ 22.5 mm spacing |
| 導体断面実線（接続データ） | 2.5 mm² ... 6 mm² |
| 定格作動電流 IC (周囲条件) | approx. 12 mA |
| 定格作動電圧UC（周囲条件） | 24 V DC |
| 導体断面積フレキシブル（接続データ） | 1 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
製品説明
Single-phase semiconductor contactor, input voltage: 24 V DC, output current: 20 A, zero voltage switch
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
