ELR 3-230AC/500AC-16

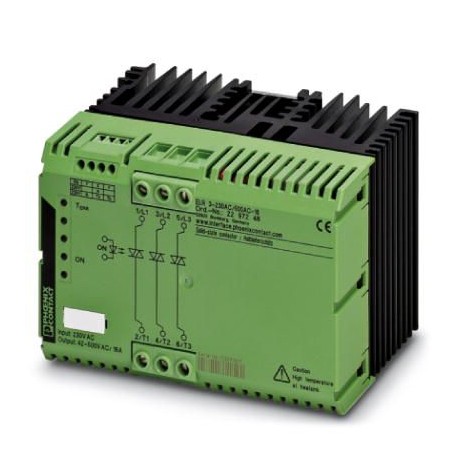

ELR 3-230AC/500AC-16 2297248 PHOENIX CONTACT Solid-state contactor
$0.00米ドル
3062 在庫あり
主な仕様
GTIN:4046356175609
注記:Made to Order (non-returnable)
注文キー:2297248
（ULデータ）:EN 60947
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356175609 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2297248 |
| （ULデータ） | EN 60947 |
| カタログページ | Page 43 (C-5-2017) |
| 梱包単位 | 1 pc |
| 深さ（一般） | 114.5 mm |
| 幅（一般） | 147.5 mm |
| 高さ（一般） | 99 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85364900 |
| （周囲条件） | 16 A (at 500 V, AC Resistance Air Heating) |
| 指定（ULデータ） | Standards/regulations |
| （主要商業データ） | 96 V AC (“1” signal) |
| FLA（周囲条件） | 16 A (at 500 V, AC Resistance) |
| 出力名（入力データ） | AC output |
| SCCR（周囲条件） | 5 kA (50 A RK5 (standard fault) fuse) |
| サージ電流（入力データ） | 300 A (t = 10 ms) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 漏れ電流（入力データ） | 6 mA |
| 残留電圧（入力データ） | < 1.5 V |
| 負荷電流範囲（入力データ） | 100 mA ... 16 A (see to derating) |
| 規格・規制（ULデータ） | DIN EN 50178 |
| 保護の種類（入力データ） | RCV circuit |
| 適応症（主要な商業データ） | Red LED |
| 入力名（主要商業データ） | Control input right/left |
| 保護等級（寸法） | IP20 |
| 動作電圧範囲（入力データ） | 48 V AC ... 575 V AC |
| ステータス表示（主要コマーシャルデータ） | Yellow LED |
| 1個あたりの重量（梱包を除く） | 1,781.300 g |
| 主電源周波数（主要商業データ） | 50 Hz |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| ねじ山（出力データロード出力） | M3 |
| 定格動作電圧Ue（入力データ） | 500 V AC |
| 保護回路（主要商品データ） | Surge protection Varistor |
| 接続名（出力データロード出力） | Control circuits |
| スイッチング閾値（主要商業データ） | 48 V AC (“0” signal) |
| ストリップ長（出力データロード出力） | 8 mm |
| 接続方法（出力データロード出力） | Screw connection |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C |
| 動作モード（接続データロード回路） | 100% operating factor |
| AC-51における定格動作電流（入力データ） | 16 A |
| AC-53aにおける定格動作電流（入力データ） | 12 A |
| トリガ電圧範囲（主要商用データ） | 92 V AC ... 253 V AC |
| ねじ山（接続データ、制御回路） | M4 |
| 取付位置（接続データ負荷回路） | Vertical (horizontal DIN rail) |
| 定格作動電流 IC (主要商用データ) | 12.5 mA |
| 定格作動電圧UC（主要商用データ） | 230 V AC |
| 接続名（接続データ、制御回路） | Load circuit |
| スイッチング周波数（接続データ負荷回路） | ≤ 1 Hz |
| ストリップ長さ（接続データ、制御回路） | 8 mm |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 組立説明書（接続データロード回路） | Can be aligned with spacing = 40 mm |
| 接続方法（接続データ、制御回路） | Screw connection |
| 導体断面積AWG（出力データ負荷出力） | 24 ... 12 |
| 導体断面実線（出力データロード出力） | 0.2 mm² ... 4 mm² |
| テスト電圧入出力（接続データ負荷回路） | 5 kVrms |
| UC（主要商用データ）を基準とした電圧範囲 | 0.4 ... 1.1 |
| 導体断面積フレキシブル（出力データ負荷出力） | 0.2 mm² ... 2.5 mm² |
| 導体断面積AWG（接続データ、制御回路） | 20 ... 6 |
| 導体断面実線（接続データ、制御回路） | 0.5 mm² ... 16 mm² |
| 導体断面積フレキシブル（接続データ、制御回路） | 0.5 mm² ... 16 mm² |
