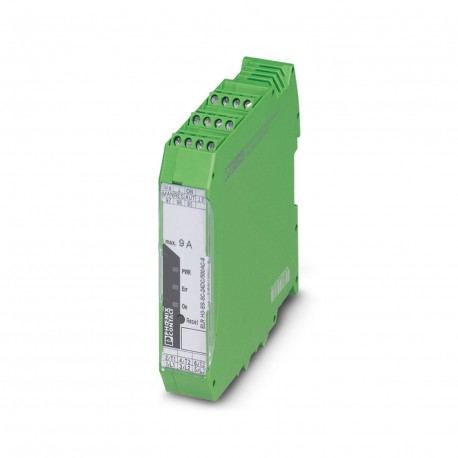

ELR H3-ES-SC-230AC/500AC-2
ELR H3-ES-SC-230AC/500AC-2 2900553 PHOENIX CONTACT 2 in 1 hybrid motor starter for starting 3~ AC motors up ..
$0.00米ドル
4230 在庫あり
主な仕様
:85 V AC (signal "1")
フロリダ州:2.4 A (480 V)
SCCR:100 kA (480 V AC (30 A Class DC / 30 A Class J (High-Fault)) fuse)
深さ:114 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 85 V AC (signal "1") | |
| フロリダ州 | 2.4 A (480 V) |
| SCCR | 100 kA (480 V AC (30 A Class DC / 30 A Class J (High-Fault)) fuse) |
| 深さ | 114 mm |
| 幅 | 22.5 mm |
| 身長 | 107 mm |
| マークされた | ≤ 3 |
| 分離 | Safe separation |
| 観察 | Feedback 01: Switching contact without potential |
| 評価タイプ | 1 |
| 製品タイプ | Hybrid Motor Starter |
| ねじ山 | M3 |
| クールダウン時間 | 20 min. (For automatic reset) |
| 動作モード | Working time 100% |
| 製品ファミリー | CONTACTRON |
| 接続タイプ | Screw connection |
| 漏れ電流 | 0 mA |
| 主電源周波数 | 50/60 Hz |
| 残留応力 | < 0.3 V |
| スイッチングレベル | < 5 V AC (for emergency stop) |
| エラー表示 | Red LED |
| フェーズ数 | 3 |
| 保護指数 | IP20 |
| ステータス表示 | LED (yellow) |
| 保護回路 | Prot. Surge |
| 駆動電圧範囲 | 92 V AC ... 253 V AC |
| 最大消散 | 4.7 W |
| スイッチング閾値 | 44 V AC (signal "0") |
| 投資頻度 | ≤ 2 Hz |
| AWG導体セクション | 24 ... 14 |
| 取り付け位置 | Vertical (horizontal rail) |
| サービス電圧範囲 | 42 V AC ... 550 V AC |
| 標準的なシャットダウン時間 | < 70 ms |
| 充電電流範囲 | 180 mA ... 2.4 A (see derating) |
| 電気の耐用年数 | 3x 107operations |
| 剛性導体セクション | 0.2 mm² ... 2.5 mm² |
| 消費電力が最小限 | 2.6 W |
| 規格/仕様 | DIN EN 50178 |
| インストール手順 | Alignment with spacing = 20 mm |
| 絶縁除去する長さ | 8 mm |
| 動作電圧表示 | Green LED |
| 絶縁電圧のサイジング | 500 V |
| フレキシブル導体部 | 0.2 mm² ... 2.5 mm² |
| サイジングサービス電流Iand | 2.4 A (AC-51) |
| 周囲温度（サービス） | -25°C ... 70 °C |
| U寸法駆動電圧C | 230 V AC |
| 過渡電圧の寸法決定 | 6 kV |
| 指定動作電圧Uand | 500 V AC |
| サイズ制御電力電流Is | 4 mA |
| UL 94準拠の難燃性クラス | V0 (Housing) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 制御システムの供給電圧範囲 | 92 V AC ... 253 V AC |
| 制御回路の指定電源電圧Us | 230 V AC |
| IEC 60947-4-2に準拠した活性化特性線 | Class 10A |
製品説明
Hybrid start controller for starting motors from 3~ AC up to 550 V AC, with 230 V AC input, 2.4 A output current and emergency stop function.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
