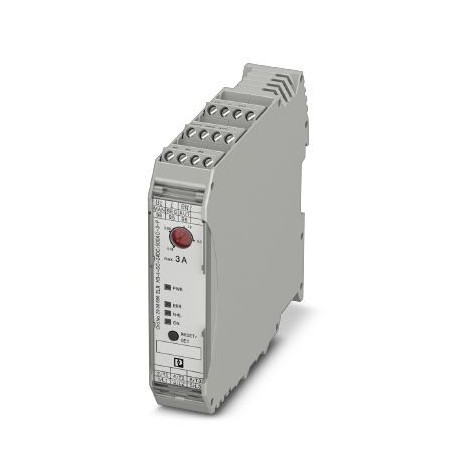

ELR H3-I-SC-24DC/500AC-3-P
ELR H3-I-SC- 24DC/500AC-3-P 2908696 PHOENIX CONTACT Hybrid motor starter as an alternative to a conventional..
$0.00米ドル
3437 在庫あり
主な仕様
GTIN:4055626323107
注文キー:2908696
（一般的な）:5 lbf-in. ... 7 lbf-in.
（ULデータ）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626323107 |
| 注文キー | 2908696 |
| （一般的な） | 5 lbf-in. ... 7 lbf-in. |
| （ULデータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| （図面） | |
| カタログページ | Page 33 (C-5-2019) |
| 梱包単位 | 1 pc |
| （入力データ） | 3 A (AC-53a) |
| （機器供給） | 19.2 V (“1” signal) |
| 深さ（図面） | 114 mm |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| 幅（図面） | 22.5 mm |
| 原産国 | DE (Germany) |
| ETIM 2.0（eCl@ss） | EC001037 |
| ETIM 3.0（eCl@ss） | EC001037 |
| ETIM 4.0（eCl@ss） | EC001037 |
| ETIM 5.0 (eCl@ss) | EC001037 |
| ETIM 6.0 (eCl@ss) | EC001037 |
| ETIM 7.0 (eCl@ss) | EC001037 |
| 高さ（図面） | 107 mm |
| （接続データ） | 5 lbf-in. ... 7 lbf-in. |
| UNSPSC 13.2 (ETIM) | 25173902 |
| UNSPSC 18.0（ETIM） | 25173902 |
| UNSPSC 19.0 (ETIM) | 25173902 |
| UNSPSC 20.0（ETIM） | 25173902 |
| UNSPSC 21.0（ETIM） | 25173902 |
| （接続データ2） | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| 中国RoHS（ULデータ） | Environmentally Friendly Use Period = 50 |
| 関税番号 | 85371098 |
| REACh SVHC（ULデータ） | Lead 7439-92-1 |
| （周囲条件） | Reverse polarity protection |
| ねじ山（一般） | M3 |
| （適合/承認） | 1.5 hp (277 V AC / 480 V AC) |
| 出力名（入力データ） | AC output |
| トルク（接続データ） | 0.5 Nm ... 0.6 Nm |
| 接続名（一般） | Control circuits |
| 冷却時間（入力データ） | 20 min. (for auto reset) |
| 入力名（デバイス供給） | Control input |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| FLA（適合性/承認） | 3 A (480 V AC) |
| （基準および規制） | NRNT.E172140 |
| 漏れ電流（入力データ） | 0 mA |
| 主電源周波数（入力データ） | 50/60 Hz |
| SCCR（適合/承認） | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| eCl@ss 4.0（分類） | 27021100 |
| eCl@ss 4.1 (分類) | 27021100 |
| eCl@ss 5.0 (分類) | 27024000 |
| eCl@ss 5.1 (分類) | 27024000 |
| eCl@ss 6.0 (分類) | 27024000 |
| eCl@ss 7.0 (分類) | 27024002 |
| eCl@ss 8.0 (分類) | 27024002 |
| eCl@ss 9.0 (分類) | 27370905 |
| （絶縁特性） | EN 60947-4-2 |
| 最大高度（寸法） | ≤ 2000 m |
| 断熱材（接続データ2） | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| 注記（出力データロード出力） | Confirmation: floating change-over contact, signal contact |
| ねじ山（接続データ） | M3 |
| 指定（接続データ2） | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| 表示（過速度トリップ） | Red LED |
| 負荷電流範囲（入力データ） | 180 mA ... 3 A |
| 接続名（接続データ） | Load circuit |
| 保護等級（寸法） | IP20 |
| 取付タイプ（過速度トリップ） | DIN rail mounting |
| ストリップ長さ（接続データ） | 8 mm |
| 保護の種類（デバイス供給） | Reverse polarity protection |
| 接続方法（接続データ） | Screw connection |
| 動作モード（過速度トリップ） | 100% operating factor |
| ステータス表示（過速度トリップ） | Yellow LED |
| スイッチング閾値（デバイス電源） | 9.6 V (“0” signal) |
| 動作電圧範囲（入力データ） | 42 V AC ... 550 V AC |
| 1個あたりの重量（梱包を除く） | 300.000 g |
| カテゴリーコード（適合/承認） | NLDX / NRNT |
| 導体断面積 AWG（一般） | 24 ... 14 |
| 出力名（出力データロード出力） | Acknowledge output |
| 標準的なターンオフ時間（デバイス電源） | < 30 ms |
| 接点タイプ（出力データロード出力） | 1 PDT |
| 取り付け位置（過速度トリップ） | vertical (horizontal DIN rail, motor output below) |
| 証明書（規格・規制） | NLDX.E228652 |
| 導体断面積（一般） | 0.2 mm² ... 2.5 mm² |
| 汚染度（接続データ2） | 2 |
| 指定（基準および規制） | UL approval |
| 定格動作電流 Ie (入力データ) | 3 A (AC-51) |
| 定格動作電圧Ue（入力データ） | 500 V AC |
| 定格サージ電圧（接続データ2） | 6 kV |
| 保護の種類（周囲条件） | Surge protection |
| 指定（絶縁特性） | Standards/regulations |
| 過電圧カテゴリー（接続データ2） | III |
| 応答時間（出力データ応答出力） | < 0.5 s |
| スイッチング周波数（過速度トリップ） | ≤ 2 Hz (Load-dependent) |
| トリガ電圧範囲（デバイス電源） | 19.2 V DC ... 30 V DC |
| 組立説明書（過速度トリップ） | alignable, for spacing see derating |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| グループインストール（適合/承認） | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| 馬力定格（適合/承認） | 0.5 hp (120 V AC / 208 V AC) |
| 定格作動電流 IC (デバイス電源) | 7 mA |
| 定格作動電圧UC（デバイス電源） | 24 V DC |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (observe derating) |
| しきい値を操作する（出力データ応答出力） | > 33 A |
| 定格絶縁電圧（接続データ2） | 550 V |
| 導体断面積AWG（接続データ） | 24 ... 14 |
| 最大消費電力（過速度トリップ） | 4.1 W |
| 最小消費電力（過速度トリップ） | 0.88 W |
| 動作電圧表示（過速度トリップ） | Green LED |
| 導体断面実線（接続データ） | 0.2 mm² ... 2.5 mm² |
| 制御電源電圧範囲（周囲条件） | 19.2 V DC ... 30 V DC |
| 導体断面積フレキシブル（接続データ） | 0.2 mm² ... 2.5 mm² |
| 規格・規制（絶縁特性） | EN 60947-1 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 定格制御電源電流 IS (周囲条件) | 60 mA |
| 周囲温度（動作）（適合性/承認） | -25 °C ... 55 °C |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC |
| IEC 60947-4-2に準拠したトリガー特性（入力データ） | Class 10 |
| IEC 60947-5-1に準拠したスイッチング容量（出力データ負荷出力） | 2 A (24 V, DC13) |
製品説明
Hybrid motor starter as an alternative to the classic contactor circuit. It starts engines from 3~ AC up to 3 A and offers protection for the engine. Possibility of feeding and expanding relays by mea
