ELR H3-I-SC-24DC/500AC-9

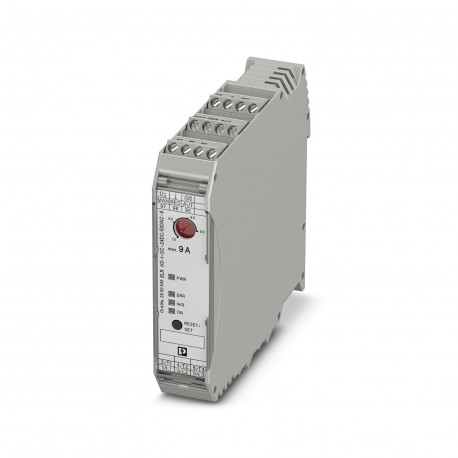

ELR H3-I-SC- 24DC/500AC-9 2900545 PHOENIX CONTACT Hybrid motor starter
$0.00米ドル
4428 在庫あり
主な仕様
GTIN:4046356527705
注文キー:2900545
（ULデータ）:Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
カタログページ:Page 31 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356527705 |
| 注文キー | 2900545 |
| （ULデータ） | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| カタログページ | Page 31 (C-5-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 6.5 A (AC-53a) |
| （機器供給） | 19.2 V (“1” signal) |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| 原産国 | DE (Germany) |
| （接続データ2） | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| 関税番号 | 85371098 |
| 絶縁材（ULデータ） | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| （周囲条件） | Reverse polarity protection |
| 指定（ULデータ） | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| ねじ山（一般） | M3 |
| FLA（接続データ2） | 6.5 A (500 V AC) |
| 出力名（入力データ） | AC output |
| SCCR（接続データ2） | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| （承認・適合） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続名（一般） | Control circuits |
| 冷却時間（入力データ） | 20 min. (for auto reset) |
| （出力データロード出力） | 2 A (24 V, DC13) |
| 入力名（デバイス供給） | Control input |
| ストリップ長さ（一般） | 8 mm |
| トルク（接続データ1） | 0.5 Nm ... 0.6 Nm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 113.7 mm |
| 幅（主要商業データ） | 22.5 mm |
| 高さ（主要商業データ） | 106.6 mm |
| 漏れ電流（入力データ） | 0 mA |
| 主電源周波数（入力データ） | 50/60 Hz |
| （絶縁特性） | ISO 13849 |
| 汚染度（ULデータ） | 2 |
| 定格サージ電圧（ULデータ） | 6 kV |
| 注記（出力データロード出力） | Confirmation: floating change-over contact, signal contact |
| 過電圧カテゴリー（ULデータ） | III |
| 表示（過速度トリップ） | Red LED |
| 負荷電流範囲（入力データ） | 1.5 A ... 9 A (see to derating) |
| 保護の種類（入力データ） | Surge protection |
| ねじ山（接続データ1） | M3 |
| カテゴリコード（接続データ2） | NLDX / NRNT |
| 保護等級（寸法） | IP20 |
| 取付タイプ（過速度トリップ） | DIN rail mounting |
| 定格絶縁電圧（ULデータ） | 500 V |
| 保護の種類（デバイス供給） | Reverse polarity protection |
| 中国RoHS（承認/適合） | Environmentally Friendly Use Period = 50 |
| 接続名（接続データ1） | Load circuit |
| 動作モード（過速度トリップ） | 100% operating factor |
| ステータス表示（過速度トリップ） | Yellow LED |
| スイッチング閾値（デバイス電源） | 9.6 V (“0” signal) |
| 動作電圧範囲（入力データ） | 42 V AC ... 550 V AC |
| ストリップ長さ（接続データ1） | 8 mm |
| 1個あたりの重量（梱包を除く） | 205.060 g |
| 導体断面積 AWG（一般） | 24 ... 14 |
| 接続方法（接続データ1） | Screw connection |
| 出力名（出力データロード出力） | Acknowledge output |
| 標準的なターンオフ時間（デバイス電源） | < 30 ms |
| 接点タイプ（出力データロード出力） | 1 PDT |
| グループインストール（接続データ2） | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 取り付け位置（過速度トリップ） | vertical (horizontal DIN rail, motor output below) |
| 導体断面積（一般） | 0.2 mm² ... 2.5 mm² |
| 定格動作電流 Ie (入力データ) | 9 A (AC-51) |
| 定格動作電圧Ue（入力データ） | 500 V AC |
| 保護の種類（周囲条件） | Surge protection |
| 指定（絶縁特性） | Standards/regulations |
| 応答時間（出力データ応答出力） | < 2 s |
| スイッチング周波数（過速度トリップ） | ≤ 2 Hz (Load-dependent) |
| トリガ電圧範囲（デバイス電源） | 19.2 V DC ... 30 V DC |
| 組立説明書（過速度トリップ） | alignable, for spacing see derating |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 定格作動電流 IC (デバイス電源) | 5 mA (Input type 1) |
| 定格作動電圧UC（デバイス電源） | 24 V DC |
| UL証明書（規格および規制） | NLDX.E228652 |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (observe derating) |
| しきい値を操作する（出力データ応答出力） | > 45 A |
| 最大消費電力（過速度トリップ） | 14.6 W |
| 最小消費電力（過速度トリップ） | 1.1 W |
| 動作電圧表示（過速度トリップ） | Green LED |
| 導体断面積AWG（接続データ1） | 24 ... 14 |
| 導体断面実線（接続データ1） | 0.2 mm² ... 2.5 mm² |
| 制御電源電圧範囲（周囲条件） | 19.2 V DC ... 30 V DC |
| 規格・規制（絶縁特性） | IEC 60947-1 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積フレキシブル（接続データ1） | 0.2 mm² ... 2.5 mm² |
| 定格制御電源電流 IS (周囲条件) | 40 mA |
| 定格制御回路電源電圧 US (周囲条件) | 24 V DC |
| IEC 60947-4-2に準拠したトリガー特性（入力データ） | Class 10A |
| IEC 60947-5-1に準拠したスイッチング容量（出力データ負荷出力） | 3 A (230 V, AC15) |
製品説明
Hybrid start controller for starting 3~ AC motors up to 500 V AC and 9 A output current, with a control voltage of 24 V DC, adjustable overload circuit breaker and screw connection.
