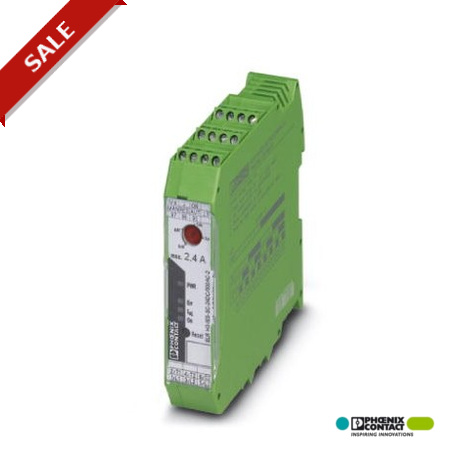

ELR H3-IES-SC-230AC/500AC-2
ELR H3-IES-SC-230AC/500AC-2 2900568 PHOENIX CONTACT 3 in 1 hybrid motor starter for starting 3~ AC motors up..
$0.00米ドル
3486 在庫あり
主な仕様
深さ:114.5 mm
幅:22.5 mm
身長:99 mm
（ULデータ）: II (2) D [Ex t] [Ex p]
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 深さ | 114.5 mm |
| 幅 | 22.5 mm |
| 身長 | 99 mm |
| （ULデータ） | II (2) D [Ex t] [Ex p] |
| （入力データ） | 60 Hz |
| ATEX（ULデータ） | II (2) G [Ex e] [Ex d] [Ex px] |
| （機器供給） | 85 V AC (“1” signal) |
| トルク（一般） | 0.5 Nm ... 0.6 Nm |
| UNSPSC 11（ETIM） | 39121514 |
| ETIM 2.0（eCl@ss） | EC000066 |
| ETIM 3.0（eCl@ss） | EC000066 |
| ETIM 4.0（eCl@ss） | EC000066 |
| ETIM 5.0 (eCl@ss) | EC002055 |
| UNSPSC 13.2 (ETIM) | 39121514 |
| UNSPSC 6.01（ETIM） | 30211915 |
| UNSPSC 12.01 (ETIM) | 39121514 |
| UNSPSC 7.0901 (ETIM) | 39121514 |
| 指定（ULデータ） | Standards/regulations |
| ねじ山（一般） | M3 |
| （基準・規制） | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| 出力名（入力データ） | AC output |
| （承認・適合） | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| 接続名（一般） | Control circuits |
| 冷却時間（入力データ） | 20 min. (for auto reset) |
| （出力データロード出力） | 2 A (24 V, DC13) |
| 入力名（デバイス供給） | Control input right/left |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| FLA（承認/適合） | 2.4 A (480 V AC) |
| 漏れ電流（入力データ） | 0 mA |
| 主電源周波数（入力データ） | 50 Hz |
| （絶縁特性） | II (2) D [Ex t] [Ex p] |
| SCCR（承認/適合） | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| 電圧範囲（デバイス電源） | 85 V AC ... 253 V AC |
| 注記（出力データロード出力） | Confirmation: floating change-over contact, signal contact |
| （接続データ、出力側） | ISO 13849 |
| 負荷電流範囲（入力データ） | 180 mA ... 2.4 A (see to derating) |
| 保護回路（入力データ） | Surge protection |
| 規格・規制（ULデータ） | IEC 60947-1 |
| スイッチングレベル（デバイス電源） | < 5 V AC (For EMERGENCY STOP) |
| ATEX（絶縁特性） | II (2) G [Ex e] [Ex d] [Ex px] |
| 保護等級（寸法） | IP20 |
| 断熱材（規格・規制） | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| 指定（規格・規制） | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| スイッチング閾値（デバイス電源） | 44 V AC (“0” signal) |
| 動作電圧範囲（入力データ） | 42 V AC ... 550 V AC |
| トルク（接続データ、入力側） | 0.5 Nm ... 0.6 Nm |
| 導体断面積 AWG（一般） | 24 ... 14 |
| 表示（出力データ応答出力） | Red LED |
| 出力名（出力データロード出力） | Acknowledge output |
| 標準的なターンオフ時間（デバイス電源） | < 70 ms |
| カテゴリーコード（承認/適合） | NLDX / NRNT |
| 接点タイプ（出力データロード出力） | 1 PDT |
| eCl@ss 4.0（標準と規制） | 27371102 |
| eCl@ss 4.1（標準と規制） | 27371102 |
| eCl@ss 5.0（標準と規制） | 27371601 |
| eCl@ss 5.1（標準と規制） | 27371601 |
| eCl@ss 6.0（標準と規制） | 27371601 |
| eCl@ss 7.0（標準と規制） | 27371601 |
| eCl@ss 8.0（標準と規制） | 27370905 |
| eCl@ss 9.0（標準と規制） | 27370905 |
| 導体断面積（一般） | 0.2 mm² ... 2.5 mm² |
| 保護回路（周囲条件） | Surge protection |
| 定格動作電圧Ue（入力データ） | 500 V AC |
| 動作モード（出力データ応答出力） | 100% operating factor |
| ステータス表示（出力データ応答出力） | Yellow LED |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 指定（接続データ、出力側） | Standards/regulations |
| 定格作動電流 IC (デバイス電源) | 7 mA |
| 定格作動電圧UC（デバイス電源） | 230 V AC |
| ねじ山（接続データ、入力側） | M3 |
| 汚染度（基準・規制） | 2 |
| グループ設置（承認/適合） | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 定格サージ電圧（規格・規制） | 4 kV |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (observe derating) |
| 取付位置（出力データ応答出力） | vertical (horizontal DIN rail, motor output below) |
| 過電圧カテゴリー（規格・規制） | III |
| 接続名（接続データ、入力側） | Load circuit |
| AC-51における定格動作電流（入力データ） | 2.4 A |
| AC-53aにおける定格動作電流（入力データ） | 2.4 A |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| スイッチング周波数（出力データ応答出力） | ≤ 2 Hz (Load-dependent) |
| 接続方法（接続データ、入力側） | Screw connection |
| アセンブリ命令（出力データ応答出力） | alignable, for spacing see derating |
| 定格絶縁電圧（規格・規制） | 500 V |
| 制御電源電圧範囲（周囲条件） | 85 V AC ... 253 V AC |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 最大消費電力（出力データ応答出力） | 4.1 W |
| 最小消費電力（出力データ応答出力） | 0.88 W |
| 動作電圧表示（出力データ応答出力） | Green LED |
| 定格制御電源電流 IS (周囲条件) | 4 mA |
| 規格・規制（接続データ、出力側） | IEC 60947-1 |
| 導体断面積AWG（接続データ、入力側） | 24 ... 14 |
| EN ISO 13849（絶縁特性）に準拠したカテゴリー | 3 (Safe shutdown) |
| IEC 60947に準拠したトリガー特性（入力データ） | Class 10A |
| 導体断面実線（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| EU型式試験証明書（絶縁特性） | PTB 07 ATEX 3145 |
| 定格制御回路電源電圧 US (周囲条件) | 230 V AC (50/60 Hz) |
| 導体断面積フレキシブル（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| ISO 13849（絶縁特性）に準拠した性能レベル | e (Safe shutdown) |
| IEC 60947-5-1に準拠したスイッチング容量（出力データ負荷出力） | 3 A (230 V, AC15) |
| IEC 61508（絶縁特性）に準拠した安全度水準 | SIL 3 (safe shutdown) |
製品説明
Hybrid start controller for starting motors from 3~ AC up to 550 V AC, with 230 V AC input, 2.4 A output current, emergency stop function and adjustable overload disconnection.
