ELR H5-IES-SC-230AC/500AC-2

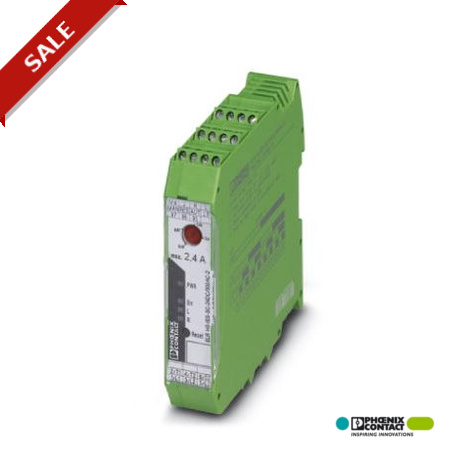

ELR H5-IES-SC-230AC/500AC-2 2900420 PHOENIX CONTACT Hybrid motor starter for reversing 3~ AC motors up to 50..
$0.00米ドル
3101 在庫あり
主な仕様
:85 V AC (“1” signal)
注記:Confirmation: floating change-over contact, signal contact
深さ:114.5 mm
幅:22.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 85 V AC (“1” signal) | |
| 注記 | Confirmation: floating change-over contact, signal contact |
| 深さ | 114.5 mm |
| 幅 | 22.5 mm |
| 身長 | 99 mm |
| トルク | 0.5 Nm ... 0.6 Nm |
| 表示 | Red LED |
| 名前を入力 | Device supply |
| 指定 | Standards/regulations |
| 連絡先の種類 | 1 PDT |
| ねじ山 | M3 |
| 動作モード | 100% operating factor |
| ステータス表示 | Yellow LED |
| 接続名 | Control circuits |
| 漏れ電流 | 0 mA |
| 切り替えレベル | < 5 V AC (For EMERGENCY STOP) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | vertical (horizontal DIN rail, motor output below) |
| 負荷電流範囲 | 180 mA ... 2.4 A (see to derating) |
| 保護回路 | Surge protection |
| スイッチング周波数 | ≤ 2 Hz (Load-dependent) |
| スイッチング閾値 | 44 V AC (“0” signal) |
| 保護の程度 | IP20 |
| 組み立て説明書 | alignable, for spacing see derating |
| 規格・規制 | IEC 60947-1 |
| 典型的な電源オフ時間 | < 70 ms |
| 動作電圧範囲 | 42 V AC ... 550 V AC |
| 動作電圧表示 | Green LED |
| 定格作動電流 IC | 7 mA |
| 定格作動電圧UC | 230 V AC |
| 定格動作電圧Ue | 500 V AC |
| 導体断面積 AWG | 24 ... 14 |
| EN ISO 13849に準拠したカテゴリー | 3 (Safe shutdown) |
| 導体断面固体 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（動作） | -25 °C ... 70 °C (observe derating) |
| 定格制御電源電流 IS | 4 mA |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| AC-51での定格動作電流 | 2.4 A |
| AC-53aでの定格動作電流 | 2.4 A |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 定格制御回路電源電圧（米国） | 230 V AC (50/60 Hz) |
| ISO 13849に準拠したパフォーマンスレベル | e (Safe shutdown) |
| IEC 61508に準拠した安全度水準 | SIL 3 (safe shutdown) |
| IEC 60947に準拠したトリガー特性 | Class 10A |
製品説明
Hybrid start controller for reversing 3~ AC motors up to 500 V AC and 2.4 A output current, with control voltage of 230 V AC, adjustable overload disconnect and emergency stop function up to SIL 3 / P
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
