ELR W1/ 6-24DC

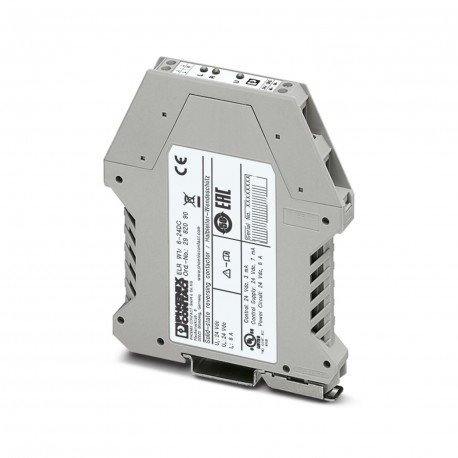

ELR W1/ 6-24DC 2982090 PHOENIX CONTACT Reversing load relay
$0.00米ドル
3253 在庫あり
主な仕様
:Surge protection
色:gray (RAL 7042)
深さ:114.5 mm
幅:12.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Surge protection | |
| 色 | gray (RAL 7042) |
| 深さ | 114.5 mm |
| 幅 | 12.5 mm |
| 身長 | 99 mm |
| 名前を入力 | Device supply |
| 絶縁 | Basic insulation |
| 証明書 | UKCA-compliant |
| 負荷電流 | 6 A (see to derating) |
| 製品タイプ | Solid-state contactor |
| ねじ山 | M3 |
| 組み立てノート | alignable, for spacing see derating |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 製品ファミリー | CONTACTRON |
| ステータス表示 | LED (yellow) |
| 記事の改訂 | 08 |
| フェーズ数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | vertical (horizontal DIN rail, motor output below) |
| 静止電流 | approx. 7 mA (When switched off) |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 保護回路 | Surge protection |
| 消費電流 | 3 mA |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 規格・規制 | EN 50178 |
| 典型的な応答時間 | 200 µs |
| 動作電圧範囲 | 10 V DC ... 30 V DC |
| サージ電圧保護 | > 33 V DC |
| トリガー電圧範囲 | 19.2 V DC ... 28.8 V DC |
| 動作電圧表示 | Green LED |
| 定格作動電流 IC | 3 mA |
| 定格作動電圧UC | 24 V DC |
| 定格動作電圧Ue | 24 V DC |
| 導体断面積 AWG | 26 ... 14 |
| テスト電圧（入力/出力） | 2.5 kVrms(50 Hz, 60 s) |
| 制御電源電圧範囲 | 10 V DC ... 30 V DC |
| 導体断面積は剛性 | 0.14 mm² ... 2.5 mm² |
| 周囲温度（動作） | -20 °C ... 60 °C |
| 定格制御電源電流 IS | 7 mA |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| 切り替え時間RL/LL（ターンオン時間） | 80 ms |
| 短絡時の電流制限 | 20 A |
| 定格動作電流（負荷出力） | 6 A |
| 周囲温度（保管/輸送） | -20 °C ... 80 °C |
| 定格制御回路電源電圧（米国） | 24 V DC |
製品説明
Electronic reversing load relay for DC motor activation, with light indication and protection circuit, output: 10-30 V DC/6 A with a switching time of 80 ms
