ELR W3-24DC/500AC-2

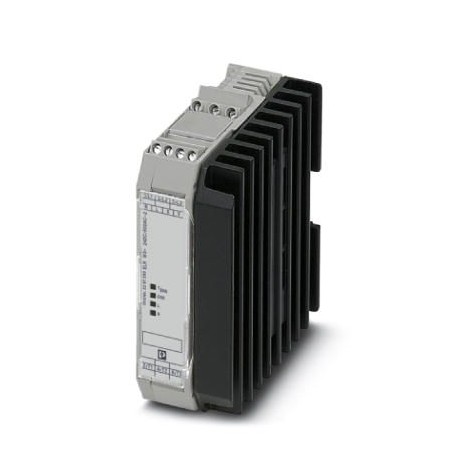

ELR W3- 24DC/500AC- 2 2297293 PHOENIX CONTACT Solid-state reversing contactor
$0.00米ドル
4192 在庫あり
主な仕様
（）:Surge protection
GTIN:4046356175654
SCCR（）:5 kA (20 A RK5 (standard fault) fuse)
注文キー:2297293
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （） | Surge protection |
| GTIN | 4046356175654 |
| SCCR（） | 5 kA (20 A RK5 (standard fault) fuse) |
| 注文キー | 2297293 |
| （ULデータ） | EN 60947 |
| カタログページ | Page 40 (C-5-2017) |
| 梱包単位 | 1 pc |
| 適応症（） | Red LED |
| 入力名（） | Control input right/left |
| 原産国 | DE (Germany) |
| ステータス表示（） | Yellow LED |
| 関税番号 | 85364900 |
| 指定（ULデータ） | Standards/regulations |
| 保護回路（） | Reverse polarity protection Suppressor diode |
| ねじ山（一般） | M3 |
| スイッチング閾値（） | 9.6 V (“0” signal) |
| 出力名（入力データ） | AC output |
| 接続名（一般） | Load circuit |
| ストリップ長さ（一般） | 8 mm |
| サージ電流（入力データ） | 200 A (t = 10 ms) |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 114.5 mm |
| トリガ電圧範囲（） | 19.2 V DC ... 30 V DC |
| 幅（主要商業データ） | 40 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 99 mm |
| 漏れ電流（入力データ） | 6 mA |
| 定格作動電流 IC () | 12.7 mA |
| 定格作動電圧UC（） | 24 V DC |
| 残留電圧（入力データ） | < 1.5 V |
| 負荷電流範囲（入力データ） | 100 mA ... 2 A (see to derating) |
| 規格・規制（ULデータ） | DIN EN 50178 |
| 保護の種類（入力データ） | RCV circuit |
| 動作電圧範囲（入力データ） | 48 V AC ... 575 V AC |
| 1個あたりの重量（梱包を除く） | 419.800 g |
| 導体断面積 AWG（一般） | 24 ... 14 |
| UCを基準とした電圧範囲（） | 0.8 ... 1.25 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.2 mm² ... 2.5 mm² |
| 定格動作電圧Ue（入力データ） | 500 V AC |
| 動作モード（出力データロード出力） | 100% operating factor |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 保護の程度（主要な商業データ） | IP20 |
| 取付位置（出力データロード出力） | Vertical (horizontal DIN rail) |
| AC-51における定格動作電流（入力データ） | 2 A |
| 反転周波数（出力データロード出力） | ≤ 10 Hz |
| スイッチング周波数（出力データロード出力） | max. 5 Hz |
| AC-53aにおける定格動作電流（入力データ） | 2 A |
| アセンブリ命令（出力データロード出力） | Can be aligned with spacing = 20 mm |
| テスト電圧入出力（出力データロード出力） | 5 kVrms |
| 周囲温度（動作）（主要商業データ） | -25 °C ... 70 °C |
| 周囲温度（保管/輸送）（主要商業データ） | -25 °C ... 70 °C |
製品説明
Three-phase semiconductor inverter contactor with 24 V DC input, 2 A output current, zero voltage switch, optionally with thermal fuse
