EM-EV-CLR-12V

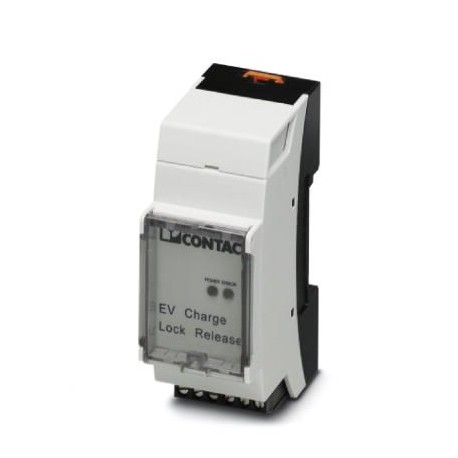

EM-EV-CLR-12V 2903246 PHOENIX CONTACT Voltage monitoring device
$0.00米ドル
4460 在庫あり
主な仕様
GTIN:4046356728843
注文キー:2903246
（取り付け）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
カタログページ:Page 762 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356728843 |
| 注文キー | 2903246 |
| （取り付け） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| カタログページ | Page 762 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85389091 |
| 中国RoHS（取り付け） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（取り付け） | Lead 7439-92-1 |
| （主要商業データ） | EN 61000-6-3 |
| 深さ（製品定義） | 61.00 mm |
| 幅（製品定義） | 35.6 mm |
| 高さ（製品定義） | 90 mm |
| 最大スイッチング電流（入力） | 4 A |
| 供給電圧（接続データ） | 12 V DC ±5 % |
| 適合性（主要商業データ） | CE-compliant |
| 保護等級（寸法） | IP20 |
| 取り付け位置（デバイス供給） | any |
| 電流容量（入力） | ≤ 4 A |
| 最大スイッチング電圧（入力） | approx. 11.5 V (Operating/capacitor voltage minus the diode voltage of ~ 0.5 V) |
| 製品タイプ（主要商業データ） | Locking release module in the event of mains failure for AC charging controllers for commercial applications (EU) |
| 充電モード（主要商用データ） | Mode 3 |
| 最小スイッチング容量（入力） | 46 VA |
| ロックアクチュエータの制御（入力） | Relay output OUT+/- |
| 周波数範囲（周囲条件） | 50 Hz ... 60 Hz |
| 1個あたりの重量（梱包を除く） | 124.000 g |
| 接続方法（スイッチング出力） | Screw connection |
| 供給電圧範囲（接続データ） | 12 V DC ±5 % |
| 課金基準（主要商業データ） | Type 2 |
| 公称電流IN（周囲条件） | approx. 5 mA |
| 最大消費電流（接続データ） | 4 mA (in idle state) |
| 電流容量（接続データ） | ≤ 4 A |
| 入力電圧範囲U1（周囲条件） | -3 V ... 3 V (Off) |
| 入力電圧範囲U2（周囲条件） | -30 V ... -10 V (Locking ON) |
| 入力電圧範囲U3（周囲条件） | 10 V ... 30 V (Unlocking ON) |
| 規格・規制（主要商業データ） | IEC 61851-1 |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 公称入力電圧 UN (周囲条件) | 12 V |
| デジタル入力数（周囲条件） | 1 |
| 公称消費電力（周囲条件） | < 0.5 W (No-load) |
| 導体断面積 AWG (スイッチング出力) | 24 ... 12 |
| 導体断面積（スイッチング出力） | 0.2 mm² ... 4 mm² |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 60 °C |
| 導体断面積はフレキシブル（スイッチング出力） | 0.2 mm² ... 2.5 mm² |
| 対応充電ポイント数（主要商業データ） | 1 |
| 停電時のロック解除（主要商業データ） | Integrated release function of the locking actuator for disconnection of Infrastructure Plug and Infrastructure Socket Outlet |
製品説明
The EV Charge Lock Release monitors the 12 V operating voltage of the electromotive actuator of a connector lockout device, conducts the lockout and unlock signals, and sends an unlocking pulse to the
