EMCV 1,5/10-G-3,81 BK

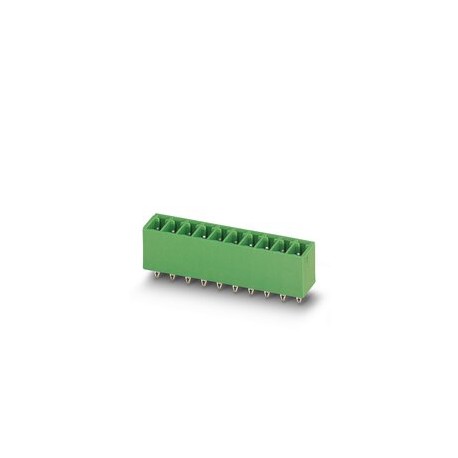

EMCV 1,5/10-G-3,81 BK 1724543 PHOENIX CONTACT Housing base printed circuit board, nominal current: 8 A, volt..
$0.00米ドル
3920 在庫あり
主な仕様
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:3.81 mm
色 （）:()
幅 [w]:39.49 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 3.81 mm |
| 色 （） | () |
| 幅 [w] | 39.49 mm |
| 高さ [h] | 13.8 mm |
| 長さ [l] | 7.25 mm |
| ピン配置 | Linear pinning |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | PCB headers |
| 穴径 | 1.45 mm |
| 取り付けタイプ | Press-in technology |
| 仕様 | IEC 60664-1:2007-04 |
| 行数 | 1 |
| ピン寸法 | 0.8 x 0.8 mm |
| 製品ファミリー | EMCV 1,5/..-G |
| 取り付けフランジ | without |
| 接触材料 | Cu alloy |
| 設置高さ | 10 mm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PBT |
| ポジション数 | 10 |
| 潜在的な数 | 10 |
| 定格電圧（II/2） | 250 V |
| 接続数 | 10 |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| はんだピン長さ [P] | 3.8 mm |
| 表面特性 | Tin-plated |
| 絶縁材料グループ | IIIa |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 225 |
| 定格サージ電圧（II/2） | 2.5 kV |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 250 V |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 2.5 mm |
| 最小沿面距離 (III/2) | 1.6 mm |
| 最小沿面距離 (III/3) | 2.5 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (1 - 2 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 225 |
| 金属表面のはんだ付け領域（最上層） | Tin (1 - 2 µm Sn) |
| 金属表面接触面積（中間層） | Nickel (2 - 3 µm Ni) |
| 金属表面はんだ付け部（中間層） | Nickel (2 - 3 µm Ni) |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
製品説明
PCB headers, nominal cross section: 1.5 mm2, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of potentials: 10, number of r
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
