EMD-SL-PTC

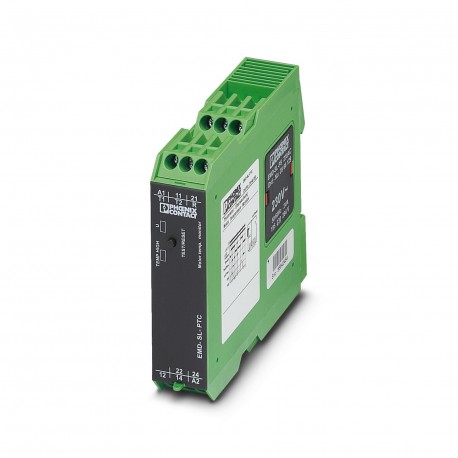

EMD-SL-PTC 2866093 PHOENIX CONTACT Monitoring relay
$0.00米ドル
3597 在庫あり
主な仕様
:24 V DC (see Power modules)
色:green (RAL 6021)
深さ:113 mm
幅:22.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 24 V DC (see Power modules) | |
| 色 | green (RAL 6021) |
| 深さ | 113 mm |
| 幅 | 22.5 mm |
| 身長 | 90 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 関数 | Winding temperature monitoring |
| 名前を入力 | Measuring input |
| 絶縁 | Basic insulation |
| 証明書 | CE-compliant |
| 出力ヒューズ | 5 A (fast-blow) |
| ケーブル長 | max. 10 m |
| 製品タイプ | Temperature monitoring relay |
| 組み立てノート | on standard DIN rail NS 35 in accordance with EN 60715 |
| 耐荷重 | Cannot carry load |
| 取り付けタイプ | DIN rail mounting |
| 回復時間 | 500 ms |
| リリース値 | ≤ 1.8 kΩ (Relay picks up) |
| 基本精度 | ± 10 % (of scale end value) |
| 気候区分 | 3K3 (in acc. with EN 60721) |
| 識別 | UL/C-UL Listed UL 508 |
| 騒音放出 | EN 61000-6-3 |
| ノイズ耐性 | EN 61000-6-2 |
| 動作モード | 100% operating factor |
| 応答値 | ≥ 3.6 kΩ (Relay drops out) |
| 接続名 | Connection of an external reset button (floating controlled N/O contact) |
| 周波数範囲 | 50 Hz ... 60 Hz |
| 繰り返し精度 | ≤ 2 % |
| 記事の改訂 | 02 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 電圧の影響 | ≤ 1 % |
| 定格サージ電圧 | 4 kV |
| 過電圧カテゴリー | III |
| 供給電圧範囲 | 24 V AC ... 230 V AC (see Power modules) |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 最大入力電圧 | 7.5 V DC (connection terminal blocks: T1 and T2) |
| 規格・規制 | EN 50178 |
| 総耐寒性 | < 1.5 kΩ |
| 接点スイッチングタイプ | 2 floating changeover contacts |
| 機械の耐用年数 | approx. 2x 107cycles |
| 電気の耐用年数 | 2x 105cycles at ohmic load, 1000 VA |
| 短絡検出 | < 20 Ω |
| 定格絶縁電圧 | 300 V |
| 最大スイッチング電圧 | 250 V AC (in acc. with IEC 60664-1) |
| 公称消費電力 | 2 VA (1.5 W) |
| 導体断面積 AWG | 20 ... 14 |
| 住宅断熱材 | Polyamide PA, self-extinguishing |
| 導体断面積は剛性 | 0.5 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 保護の程度（住宅） | IP40 (Housing) |
| 周囲温度（動作） | -25 °C ... 55 °C |
| 最大温度係数 | < 0.1 %/K |
| 導体断面積が柔軟 | 0.25 mm² ... 2.5 mm² |
| 許容湿度（動作） | 15 % ... 85 % |
| 遮断定格（抵抗負荷）最大。 | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| 周囲温度（保管/輸送） | -25 °C ... 70 °C |
| 保護等級（接続端子台） | IP20 (Connection terminal blocks) |
製品説明
Monitoring relay for temperature monitoring of motor windings (maximum 6 PTC) with error memory, for temperature sensor according to DIN 44081, test function with integrated test/reset button, selecta
