EMG 10-OE-220DC/ 48DC/100

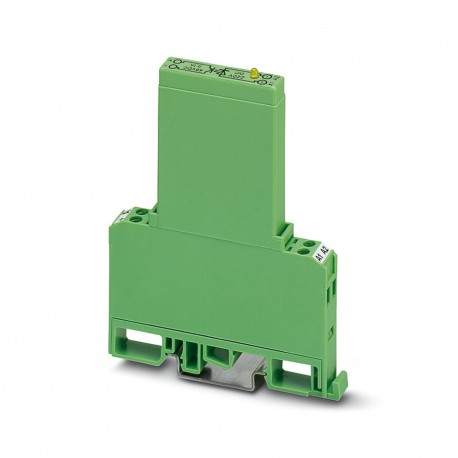

EMG 10-OE-220DC/ 48DC/100 2948937 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
4424 在庫あり
主な仕様
:Surge protection
色:green (RAL 6021)
深さ:102 mm
幅:10 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Surge protection | |
| 色 | green (RAL 6021) |
| 深さ | 102 mm |
| 幅 | 10 mm |
| 身長 | 75 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 絶縁 | Basic insulation |
| 応用 | Output function |
| 製品タイプ | Solid-state relay module |
| ねじ山 | M3 |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 出力回路 | 2-conductor, floating |
| ステータス表示 | LED (yellow) |
| 記事の改訂 | 10 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 保護回路 | Reverse polarity protection; Polarity protection diode |
| 入力電圧範囲 | 176 V DC ... 264 V DC |
| 保護の程度 | IP20 |
| 出力電圧範囲 | 4 V DC ... 48 V DC |
| 過電圧カテゴリー | III |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 20 µs |
| 典型的な電源オフ時間 | 100 µs |
| 接点スイッチングタイプ | 1 N/O contact |
| 出力公称電圧 | 48 V DC |
| 送信周波数 | 500 Hz |
| デジタル出力の設計 | electronic |
| 公称入力電圧 UN | 220 V DC |
| 導体断面積 AWG | 24 ... 12 |
| 連続電流の制限 | 100 mA |
| テスト電圧（入力/出力） | 3.5 kV AC (Input/output) |
| UNでの標準入力電流 | 4 mA |
| 最終データ管理日 | 24.05.2023 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（動作） | -20 °C ... 60 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価 | V0 |
| UNを基準とした入力電圧範囲 | 0.8 ... 1.2 |
| 周囲温度（保管/輸送） | -20 °C ... 70 °C |
| 最大限連続電流時の電圧降下 | 0.9 V |
| UNを基準としたスイッチング閾値「0」信号 | ≤ 0.4 |
| UNを基準としたスイッチング閾値「1」信号 | ≥ 0.8 |
製品説明
Input solid-state relay, with indicator light and protection circuit in input and output circuit, input: 220 V DC, output: 4 - 48 V DC/max. 100 mA
