EMG 10-OV-110DC/24DC/1

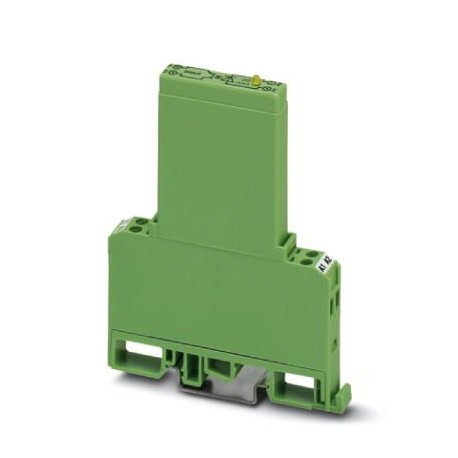

EMG 10-OV-110DC/24DC/1 2944245 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
4927 在庫あり
主な仕様
GTIN:4017918081546
注記:Made to Order (non-returnable)
注文キー:2944245
（一般的な）:EN 50178
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918081546 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2944245 |
| （一般的な） | EN 50178 |
| カタログページ | Page 138 (IF-2011) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85364900 |
| 断熱材（一般） | Basic insulation |
| ねじ山（出力データ） | M3 |
| サージ電流（入力データ） | 2 A (t = 1 s) |
| 深さ（主要な商業データ） | 102 mm |
| 出力回路（入力データ） | 2-wire, floating |
| 幅（主要商業データ） | 10 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 75 mm |
| 接続名（出力データ） | Input side |
| 剥離長さ（出力データ） | 8 mm |
| （接続データ、出力側） | EN 50178 |
| 接続方法（出力データ） | Screw connection |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 保護等級（寸法） | IP20 |
| 出力電圧範囲（入力データ） | 5 V DC ... 36 V DC |
| ピークオフ電圧（入力データ） | 45 V DC (Collector-emitter reverse voltage) |
| 出力公称電圧（入力データ） | 24 V DC |
| ステータス表示（周囲条件） | Yellow LED |
| 1個あたりの重量（梱包を除く） | 40.530 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 99 V DC ... 121 V DC |
| 連続電流の制限（入力データ） | 1 A (see derating curve) |
| 導体断面積AWG（出力データ） | 24 ... 12 |
| 保護回路/部品（入力データ） | Polarity protection diode |
| ねじ山（接続データ、入力側） | M3 |
| 標準的な応答時間（周囲条件） | 0.1 ms |
| 標準的な電源オフ時間（周囲条件） | 0.2 ms |
| 導体断面実線（出力データ） | 0.2 mm² ... 4 mm² |
| 送信周波数（周囲条件） | 500 Hz |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 接続名（接続データ、入力側） | Output side |
| 公称入力電圧 UN (周囲条件) | 110 V DC |
| 動作モード（接続データ、出力側） | 100% operating factor |
| 導体断面積フレキシブル（出力データ） | 0.2 mm² ... 2.5 mm² |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| 接続方法（接続データ、入力側） | Screw connection |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 取り付け位置（接続データ、出力側） | any |
| UN（周囲条件）での標準入力電流 | 4 mA |
| 保護回路/コンポーネント（周囲条件） | Polarity protection diode |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 組立説明書（接続データ、出力側） | In rows with zero spacing |
| 規格・規制（接続データ、出力側） | IEC 60664 |
| テスト電圧入出力（接続データ、出力側） | 3.5 kV AC |
| 導体断面積AWG（接続データ、入力側） | 24 ... 12 |
| 導体断面実線（接続データ、入力側） | 0.2 mm² ... 4 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 1 V |
| 導体断面積フレキシブル（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ、出力側） | V0 |
| UN（周囲条件）を基準としたスイッチング閾値「0」信号 | ≤ 0.23 |
| UN（周囲条件）を基準としたスイッチング閾値「1」信号 | ≥ 0.9 |
製品説明
Solid-state power relay, with indicator light and protection circuit in input and output circuit, input: 110 V DC, output: 5-36 V DC/max. 1 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
