EMG 10-REL/KSR-120/21-LC

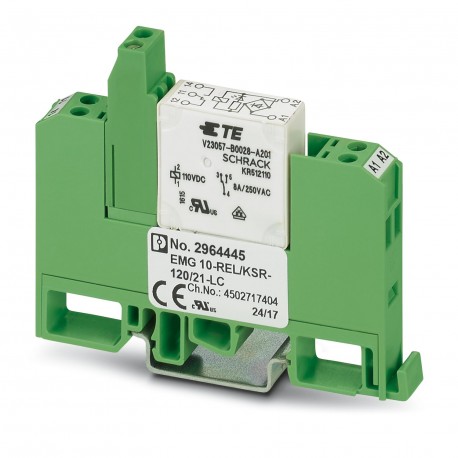

EMG 10-REL/KSR-120/21-LC 2964445 PHOENIX CONTACT Relay Module
$0.00米ドル
4750 在庫あり
主な仕様
:Surge protection; Varistor
色:green (RAL 6021)
深さ:62.5 mm
幅:10.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Surge protection; Varistor | |
| 色 | green (RAL 6021) |
| 深さ | 62.5 mm |
| 幅 | 10.6 mm |
| 身長 | 75 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 絶縁 | Basic insulation |
| 応用 | Universal |
| 製品タイプ | Relay Module |
| ねじ山 | M3 |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 製品ファミリー | EMG |
| 記事の改訂 | 06 |
| 接触材料 | AgNi |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 保護回路 | Bridge rectifier; Bridge rectifier |
| 入力電圧範囲 | 96 V AC/DC ... 132 V AC/DC (20 °C) |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 11 ms |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 7 ms |
| 接点スイッチングタイプ | 1 changeover contact |
| 最大突入電流 | 8 A |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 2x 107cycles |
| 公称入力電圧 UN | 120 V AC/DC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 24 ... 12 |
| 連続電流の制限 | 6 A |
| UNでの標準入力電流 | 5 mA |
| 最終データ管理日 | 02.05.2024 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 試験電圧（巻線/接触） | 4 kV AC (50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -20 °C ... 40 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 遮断定格（抵抗負荷）最大。 | 140 W (at 24 V DC) |
| 周囲温度（保管/輸送） | -20 °C ... 70 °C |
| 公称条件での最大消費電力 | 0.6 W |
製品説明
Relay module, with soldered mini-switching relay, contact (AgNi): Medium to large powers, 1 switched contact, input voltage 120 V AC/DC
