EMG 17-OV-TTL/ 24DC/2

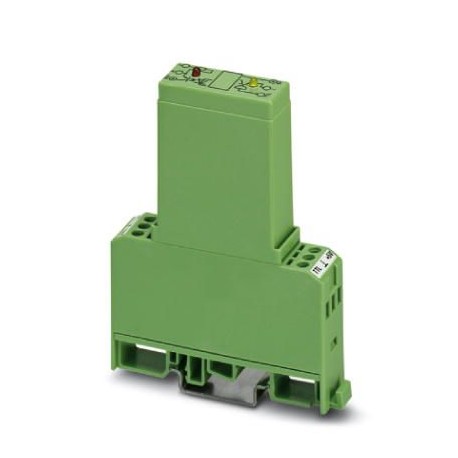

EMG 17-OV-TTL/ 24DC/2 2943259 PHOENIX CONTACT Solid-state relay module
$0.00米ドル
4642 在庫あり
主な仕様
GTIN:4017918107543
注文キー:2943259
（一般的な）:EN 50178
カタログページ:Page 141 (IF-2011)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918107543 |
| 注文キー | 2943259 |
| （一般的な） | EN 50178 |
| カタログページ | Page 141 (IF-2011) |
| 深さ（注） | 102 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 17.5 mm |
| （入力データ） | Suppressor diode |
| 高さ（注） | 75 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85364190 |
| 断熱材（一般） | Basic insulation |
| （周囲条件） | Damping diode |
| 指示（入力データ） | Red LED |
| ねじ山（出力データ） | M3 |
| 出力回路（入力データ） | 3-conductor, ground-referenced |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 漏れ電流（入力データ） | 150 µA |
| 接続名（出力データ） | Input side |
| 汚染度（一般） | 2 |
| 過電圧カテゴリー（一般） | III |
| 剥離長さ（出力データ） | 8 mm |
| （接続データ、出力側） | EN 50178 |
| 接続方法（出力データ） | Screw connection |
| 規格・規制（一般） | IEC 60664 |
| 保護の種類（入力データ） | Reverse polarity protection |
| 保護等級（寸法） | IP20 |
| 出力電圧範囲（入力データ） | 10 V DC ... 30 V DC |
| ピークオフ電圧（入力データ） | 33 V DC (Collector-emitter reverse voltage) |
| ステータス表示（周囲条件） | Yellow LED |
| 1個あたりの重量（梱包を除く） | 56.600 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 保護の種類（周囲条件） | Reverse polarity protection |
| 入力電圧範囲（周囲条件） | 4 V DC ... 6 V DC |
| 連続電流の制限（入力データ） | 2 A (see derating curve) |
| 導体断面積AWG（出力データ） | 24 ... 12 |
| 保護回路/部品（入力データ） | Polarity protection diode |
| ねじ山（接続データ、入力側） | M3 |
| 標準的な応答時間（周囲条件） | 170 µs |
| 標準的な電源オフ時間（周囲条件） | 190 µs |
| 導体断面実線（出力データ） | 0.2 mm² ... 4 mm² |
| 送信周波数（周囲条件） | 1000 Hz |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 接続名（接続データ、入力側） | Output side |
| 公称入力電圧 UN (周囲条件) | 5 V (TTL) |
| 動作モード（接続データ、出力側） | 100% operating factor |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積フレキシブル（出力データ） | 0.2 mm² ... 2.5 mm² |
| ストリップ長さ（接続データ、入力側） | 8 mm |
| 接続方法（接続データ、入力側） | Screw connection |
| 補助電流TTL入力（周囲条件） | 2.8 mA |
| 補助電圧TTL入力（周囲条件） | 5 V DC ±20 % |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 取り付け位置（接続データ、出力側） | any |
| UN（周囲条件）での標準入力電流 | 2.6 mA |
| 短絡時の電流制限（入力データ） | > 2 A (short-circuit-proof) |
| 保護回路/コンポーネント（周囲条件） | Polarity protection diode |
| 汚染度（接続データ、出力側） | 2 |
| 過電圧カテゴリー（接続データ、出力側） | III |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 組立説明書（接続データ、出力側） | In rows with zero spacing |
| 規格・規制（接続データ、出力側） | IEC 60664 |
| テスト電圧入出力（接続データ、出力側） | 2.5 kV |
| 導体断面積AWG（接続データ、入力側） | 24 ... 12 |
| 導体断面実線（接続データ、入力側） | 0.2 mm² ... 4 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
| スイッチング閾値「1」信号電圧（周囲条件） | 2 V (TTL) |
| スイッチング閾値「0」信号、電圧（周囲条件） | 0.8 V (TTL) |
| 最大限連続電流時の電圧降下（入力データ） | ≤ 0.3 V |
| 導体断面積フレキシブル（接続データ、入力側） | 0.2 mm² ... 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ、出力側） | V0 |
製品説明
Solid-state power relay, with indicator light and protection circuit in input and output circuit, input: TTL 5 V DC, output: short-circuit resistance, 24 V DC/max. 2 A
