EMG 17-REL/KSR-W230/21-21-LC

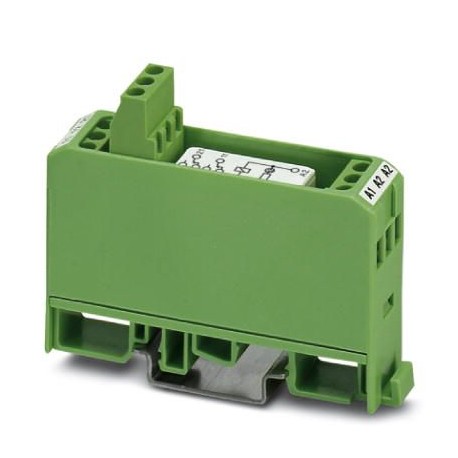

EMG 17-REL/KSR-W230/21-21-LC 2940430 PHOENIX CONTACT Relay Module
$0.00米ドル
4003 在庫あり
主な仕様
GTIN:4017918080105
注文キー:2940430
（コイル側）:1250 VA (for 250 V AC)
カタログページ:Page 135 (IF-2011)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918080105 |
| 注文キー | 2940430 |
| （コイル側） | 1250 VA (for 250 V AC) |
| カタログページ | Page 135 (IF-2011) |
| 深さ（注） | 62.5 mm |
| 梱包単位 | 10 pc |
| 幅（注） | 17.5 mm |
| 高さ（注） | 75 mm |
| 原産国 | DE (Germany) |
| 注記（接触面） | Only available as AC voltage version. |
| 関税番号 | 85364900 |
| （周囲条件） | 3 ms ... 12 ms |
| ねじ山（一般） | M3 |
| 接点タイプ（コイル側） | Single contact, 2-PDT |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| 動作モード（接触側） | 100% operating factor |
| （接続データ出力側） | Safe isolation, reinforced insulation, and 6 kV between input circuit and output contact current paths |
| 正味重量（SAP）（接触側） | 50.3 g |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 6 A |
| スイッチ接点の種類（コイル側） | Single contact |
| 組み立て説明書（接触面） | In rows with zero spacing |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 1個あたりの重量（梱包を除く） | 50.300 g |
| 導体断面積 AWG（一般） | 24 ... 12 |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | approx. 5x 107cycles |
| 導体断面積（一般） | 0.2 mm² ... 4 mm² |
| 連続電流制限（コイル側） | 5 A |
| 絶縁（接続データ出力側） | Safe isolation, reinforced insulation |
| 指定（接続データ出力側） | Standards/regulations |
| ねじ山（接続データ入力側） | M3 |
| 典型的な放出時間（周囲条件） | 3 ms |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 標準的な応答時間（周囲条件） | 7 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 40 °C |
| 接続名（接続データ入力側） | Contact side |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 接続方法（接続データ入力側） | Screw connection |
| 動作電圧表示（周囲条件） | Glow lamp |
| 典型的な放出時間範囲（周囲条件） | 2 ms ... 9 ms |
| UN（周囲条件）での標準入力電流 | 4 mA |
| 汚染度（接続データ出力側） | 2 |
| 遮断定格（抵抗負荷）最大（コイル側） | 120 W (at 24 V DC) |
| 定格サージ電圧（接続データ出力側） | 6 kV |
| 過電圧カテゴリー（接続データ出力側） | III |
| 規格・規制（接続データ出力側） | EN 61810-1 |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 定格絶縁電圧（接続データ出力側） | 260 V AC |
| 試験電圧リレー接点/リレー接点（接点側） | 1 kV AC (50 Hz, 1 min.) |
| 試験電圧リレー巻線/リレー接点（接点側） | 4 kV AC (50 Hz, 1 min.) |
| 導体断面積 AWG (接続データ入力側) | 24 ... 12 |
| 導体断面実線（接続データ入力側） | 0.2 mm² ... 4 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.85 ... 1.1 |
| 公称条件（周囲条件）での消費電力 | 0.92 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.2 mm² ... 2.5 mm² |
| 規格に準拠した接続（接続データ出力側） | CUL |
製品説明
Relay module, with soldered mini-switching relay, contact (AgNi): Medium to large powers, 2 switched contacts, input voltage 230 V AC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
