EMG 22-REL/KSR-230/21/AU

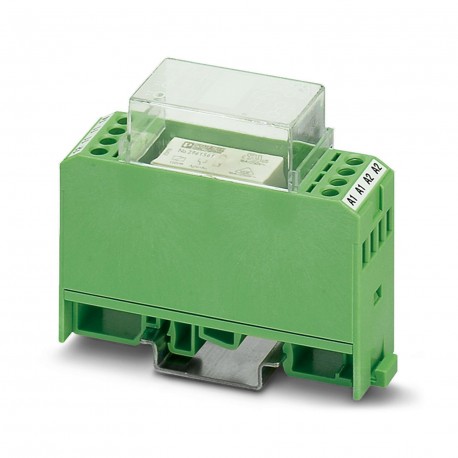

EMG 22-REL/KSR-230/21/AU 2949295 PHOENIX CONTACT Relay Module
$0.00米ドル
4184 在庫あり
主な仕様
:Safe isolation, reinforced insulation, and 6 kV between input circuit and output contact current paths
注記:the following values are applicable if a gold layer is destroyed
色:green (RAL 6021)
深さ:62.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Safe isolation, reinforced insulation, and 6 kV between input circuit and output contact current paths | |
| 注記 | the following values are applicable if a gold layer is destroyed |
| 色 | green (RAL 6021) |
| 深さ | 62.5 mm |
| 幅 | 22.5 mm |
| 身長 | 75 mm |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 絶縁 | Basic insulation |
| 応用 | Universal |
| 製品タイプ | Relay Module |
| ねじ山 | M3 |
| 組み立てノート | in rows with zero spacing |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 製品ファミリー | EMG |
| 記事の改訂 | 09 |
| 接触材料 | AgNi, hard gold-plated |
| ドライブ（極性） | polarized |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 保護回路 | Bridge rectifier; Bridge rectifier |
| 入力電圧範囲 | 207 V AC/DC ... 243.8 V AC/DC (20 °C) |
| 定格サージ電圧 | 4 kV |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 典型的なリリース時間 | 10 ms |
| 規格・規制 | IEC 60664-1 |
| 典型的な応答時間 | 8 ms |
| 接点スイッチングタイプ | 1 changeover contact |
| 最大突入電流 | 50 mA |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 5x 107cycles |
| 公称入力電圧 UN | 230 V AC/DC |
| 定格絶縁電圧 | 260 V AC |
| 最大スイッチング電圧 | 30 V AC |
| 動作電圧表示 | Yellow LED |
| 導体断面積 AWG | 24 ... 12 |
| 連続電流の制限 | 50 mA |
| UNでの標準入力電流 | 5 mA |
| 最終データ管理日 | 02.05.2024 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 試験電圧（巻線/接触） | 5 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -20 °C ... 50 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 遮断定格（抵抗負荷）最大。 | 1.2 W (at 24 V DC) |
| 周囲温度（保管/輸送） | -20 °C ... 70 °C |
| 公称条件での最大消費電力 | 1.15 W |
製品説明
Relay module, with soldered mini-switching relay, contact (AgNi+Au): Small to large powers, 1 switched contacts, input voltage 230 V AC/DC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
