EMG 45-REL/IR-W230/HWR

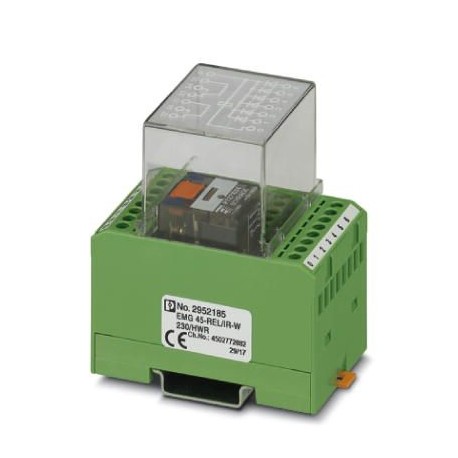

EMG 45-REL/IR-W230/HWR 2952185 PHOENIX CONTACT Relay Module
$0.00米ドル
4530 在庫あり
主な仕様
GTIN:4017918084356
注文キー:2952185
（コイル側）:110 V DC
カタログページ:Page 117 (IF-2005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918084356 |
| 注文キー | 2952185 |
| （コイル側） | 110 V DC |
| カタログページ | Page 117 (IF-2005) |
| 梱包単位 | 5 pc |
| 原産国 | DE (Germany) |
| 注記（接触面） | During installation, the system must be connected in phase. |
| 関税番号 | 85364900 |
| （周囲条件） | Capacitor Capacitor |
| ねじ山（一般） | M3 |
| 接点タイプ（コイル側） | Single contact, 2-PDT |
| 接続名（一般） | Coil side |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 82.5 mm |
| ノートの種類（接触面） | Notes on operation |
| 幅（主要商業データ） | 45 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi |
| 高さ（主要商業データ） | 75 mm |
| （接続データ出力側） | DIN EN 50178/DIN VDE 0160 (in relevant parts) |
| 取り付け位置（接触側） | any |
| 最大突入電流（コイル側） | 5 A |
| スイッチ接点の種類（コイル側） | Single contact |
| 組み立て説明書（接触面） | In rows with zero spacing |
| コイル抵抗（周囲条件） | 19.5 kΩ |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 1個あたりの重量（梱包を除く） | 125.660 g |
| 導体断面積 AWG（一般） | 24 ... 12 |
| 最大スイッチング電圧（コイル側） | 250 V AC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 機械的寿命（接触側） | > 107cycles |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 導体断面積（一般） | 0.2 mm² ... 4 mm² |
| 連続電流制限（コイル側） | 3 A |
| 保護回路（周囲条件） | Decoupling diodes Decoupling diodes |
| ねじ山（接続データ入力側） | M3 |
| 導体断面積フレキシブル（一般） | 0.2 mm² ... 2.5 mm² |
| 標準的な応答時間（周囲条件） | 5 ms ... 15 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 接続名（接続データ入力側） | Contact side |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| ストリップ長さ（接続データ入力側） | 8 mm |
| 接続方法（接続データ入力側） | Screw connection |
| 公称消費電力（周囲条件） | approx. 1 VA |
| 動作電圧表示（周囲条件） | LED red |
| 典型的な放出時間範囲（周囲条件） | 15 ms ... 25 ms |
| UN（周囲条件）での標準入力電流 | approx. 16 mA |
| 汚染度（接続データ出力側） | 2 |
| 遮断定格（抵抗負荷）最大（コイル側） | 750 VA |
| 過電圧カテゴリー（接続データ出力側） | II |
| 規格・規制（接続データ出力側） | DIN VDE 0110b, Gr. C for 250 V DC |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 2 kV AC (50 Hz, 1 min.) |
| 導体断面積 AWG (接続データ入力側) | 24 ... 12 |
| 導体断面実線（接続データ入力側） | 0.2 mm² ... 4 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 公称条件（周囲条件）での消費電力 | 3.68 W |
| 導体断面積フレキシブル（接続データ入力側） | 0.2 mm² ... 2.5 mm² |
製品説明
Relay module, with soldered industrial relay, contact: 2 switched contacts, for collective fault messages, with input diode gate in polarity P (6 diodes 1N4007) and capacitor parallel to the coil, as
