ESSENTIAL-PS/1AC/24DC/480W/EE

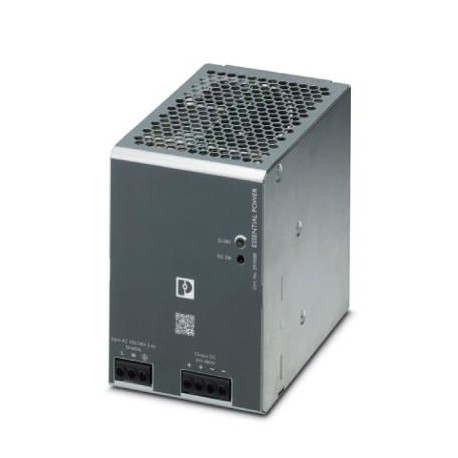

ESSENTIAL-PS/1AC/24DC/480W/EE 2910588 PHOENIX CONTACT Power supply unit
$0.00米ドル
3425 在庫あり
主な仕様
GTIN:4055626463391
注文キー:2910588
梱包単位:1 pc
（入力データ）:40 W (230 V AC)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626463391 |
| 注文キー | 2910588 |
| 梱包単位 | 1 pc |
| （入力データ） | 40 W (230 V AC) |
| （出力データ） | 88 % (230 V AC) |
| 原産国 | TH (Thailand) |
| 関税番号 | 85044030 |
| （周囲条件） | typ. 16 ms (230 V AC) |
| ディレーティング（入力データ） | > 40 °C (1.67 % / °C, 115 V AC) |
| 効率（出力データ） | 85 % (115 V AC) |
| 正味重量（出力データ） | 1.3 kg |
| 出力電力（入力データ） | 480 W |
| （接続データ、出力） | EN 61000-6-1 |
| ストリップ長さ（一般） | 7 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 128.5 mm |
| 幅（主要商業データ） | 85.5 mm |
| 高さ（主要商業データ） | 123.6 mm |
| 残差リップル（入力データ） | < 120 mVPP(-10 °C ... +70 °C) |
| 保護クラス（出力データ） | I (with PE connection) |
| 入力ヒューズ（周囲条件） | 10 A (fast blow, internal) |
| 衝撃（接続データ、出力） | IEC 60068-2-27, 27, half sinusoidal wave: 50g for 11 ms; 3x per direction, 9x overall |
| 汚染度（寸法） | 2 |
| 設置高さ（寸法） | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| 保護等級（寸法） | IP20 |
| 最大容量負荷（入力データ） | 8000 μF |
| 保護等級（出力データ） | IP20 |
| 典型的な応答時間（入力データ） | 1000 ms |
| 公称出力電圧（入力データ） | 24 V DC ±2 % |
| 主電源バッファリング（周囲条件） | typ. 10 ms (115 V AC) |
| 1個あたりの重量（梱包を除く） | 1,480.000 g |
| MTBF（Telcordia SR-332）（出力データ） | > 700000 h |
| アクティブ電流制限（入力データ） | 109% - 130% of the max. output power (in the event of short circuit) |
| UL認証（接続データ、出力） | UL/C-UL listed UL 508 |
| AC周波数範囲（周囲条件） | 47 Hz ... 63 Hz |
| 動作電圧表示（出力データ） | Green LED |
| 保護の種類（周囲条件） | Transient surge protection |
| 消費電流（周囲条件） | 5.4 A (115 V AC) |
| 入力電圧範囲（周囲条件） | 85 V AC ... 264 V AC |
| ノイズ耐性（接続データ、出力） | EN 61000-6-2 |
| 公称出力電流（IN）（入力データ） | 20 A |
| 突入サージ電流（周囲条件） | typ. 40 A (115 V AC) |
| 定格負荷時の最大電力損失（入力データ） | 50 W (115 V AC) |
| ストリップ長さ（接続データ、入力） | 7 mm |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 16 |
| 接続方法（接続データ、入力） | Screw connection |
| 絶縁電圧入力/PE（出力データ） | 2 kV AC |
| 周囲温度（動作）（寸法） | -20 °C ... 70 °C |
| PEへの放電電流（周囲条件） | < 1 mA (264 V AC) |
| 絶縁電圧出力/PE（出力データ） | 0.5 kV AC |
| 絶縁電圧入出力（出力データ） | 3 kV AC |
| 低電圧指令（接続データ、出力） | Conformance with Low Voltage Directive 2014/35/EC |
| 振動（動作）（接続データ、出力） | IEC 60068-2-6, sinusoidal waves: 10 Hz ... 500 Hz, 19,6 m/s² (2g peak), 10 min. per cycle, 60 min. in the X direction |
| 公称入力電圧範囲（周囲条件） | 100 V AC ... 240 V AC |
| 保護回路/コンポーネント（周囲条件） | Varistor |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 標準 - 電気安全（接続データ、出力） | EN 60950-1 |
| 電磁両立性（接続データ、出力） | Conformance with EMC Directive 2014/30/EU |
| 設置距離（左右）（主要商業データ） | 10 mm |
| 設置距離（上部/下部）（主要商業データ） | 50 mm |
| 出力電圧（USet）の設定範囲（入力データ） | 22 V DC ... 28 V DC (max. power ≤ 280 W) |
| 導体断面積AWG最大（接続データ、入力） | 12 |
| 導体断面積AWG最小（接続データ、入力） | 16 |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力（入力データ） | 5 W (115 V AC) |
| 標準 - 安全超低電圧（接続データ、出力） | EN 60950-1 (SELV) |
| 承認 - 主電源電圧低下に関する半導体業界の要件（接続データ、出力） | SEMI F47 - 0706 (200 V AC) |
製品説明
ESSENTIAL edition primary switch-mode power supply for rail mounting, input: single-phase, output: 24 V DC/480 W
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
