ETD-BL-1T-230

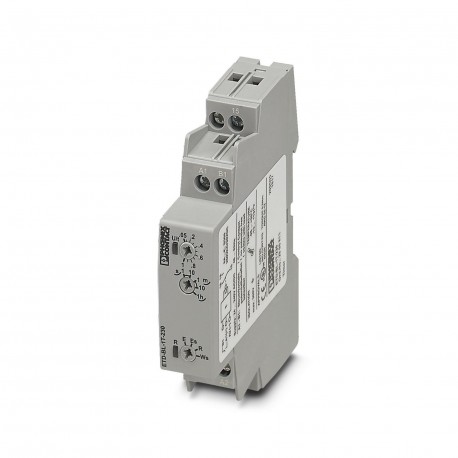

ETD-BL-1T-230 2905813 PHOENIX CONTACT Timer relay
$0.00米ドル
4254 在庫あり
主な仕様
:Rs: With release delay and control contact
色:gray (RAL 7042)
深さ:65.5 mm
幅:17.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Rs: With release delay and control contact | |
| 色 | gray (RAL 7042) |
| 深さ | 65.5 mm |
| 幅 | 17.5 mm |
| 身長 | 89.5 mm |
| 関数 | E: With switch-on delay |
| 絶縁 | Basic insulation |
| 証明書 | CE-compliant |
| 出力ヒューズ | 5 A (fast-blow) |
| 製品タイプ | Timer relay |
| 組み立てノート | on standard DIN rail NS 35 in accordance with EN 60715 |
| 取り付けタイプ | DIN rail mounting |
| 回復時間 | 100 ms |
| 基本精度 | ± 1 % (of scale end value) |
| 識別 | UL 508 Listed |
| 騒音放出 | EN 61000-6-3 |
| ノイズ耐性 | EN 61000-6-2 |
| 動作モード | 100% operating factor |
| ステータス表示 | Green LED (POWER) |
| 接続名 | Non-floating, terminals A1-B1 |
| 繰り返し精度 | ≤ 0.5 % ±5 ms |
| 記事の改訂 | 00 |
| 汚染度 | 2 |
| 設定精度 | ≤ 5 % (of scale end value) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 取り付け位置 | any |
| 公称周波数 | 48 Hz ... 63 Hz |
| 締め付けトルク | 1 Nm ... 1 Nm |
| 範囲時間の設定 | 50 ms ... 1 h (5 time end ranges) |
| 入力電圧範囲 | 24 V AC/DC ... 240 V AC/DC -15 % ... +10 % |
| 制御パルス長 | ≥ 50 ms (DC) |
| 過電圧カテゴリー | III |
| 低電圧指令 | Conformance with Low Voltage Directive |
| 規格・規制 | EN 50178 |
| 接点スイッチングタイプ | 1 floating changeover contact |
| 機械の耐用年数 | 15x 106cycles |
| 電気の耐用年数 | 1x 105cycles |
| 最大スイッチング電圧 | 250 V AC (in acc. with IEC 60664-1) |
| 公称消費電力 | 4 VA |
| 導体断面積 AWG | 20 ... 14 |
| 導体断面積は剛性 | 0.5 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 保護の程度（住宅） | IP40 (Housing) |
| 周囲温度（動作） | -25 °C ... 55 °C |
| 導体断面積が柔軟 | 0.5 mm² ... 2.5 mm² |
| 許容湿度（動作） | 15 % ... 85 % |
| 温度係数（標準） | ≤ 0.01 %/K |
| 遮断定格（抵抗負荷）最大。 | 1250 VA (5 A / 250 V AC) |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 70 °C |
| リレー巻線/リレー接点のテスト電圧 | 4 kV |
| 保護等級（接続端子台） | IP20 (Connection terminal blocks) |
製品説明
Compact multifunction timing relay with 4 functions and an adjustable time range (50 ms - 1 h), with screw connection, 1 switched contact
