ETD-BL-1T-OFF-CC- 10S-SP

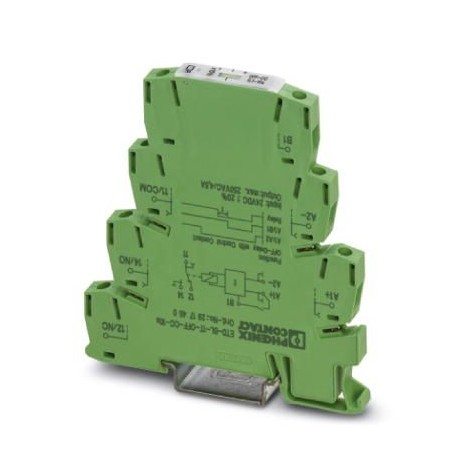

ETD-BL-1T-OFF-CC- 10S-SP 2917612 PHOENIX CONTACT Timer relay
$0.00米ドル
3875 在庫あり
主な仕様
GTIN:4046356367769
注記:Made to Order (non-returnable)
注文キー:2917612
カタログページ:Page 731 (IF-2011)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356367769 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2917612 |
| カタログページ | Page 731 (IF-2011) |
| 梱包単位 | 1 pc |
| （寸法） | When being exposed to interference, there may be minimal deviations. |
| （接触側） | Yellow LED (relay active) |
| 原産国 | DE (Germany) |
| GL（接触側） | GL EMC 1 C |
| ATEX（接触側） | II 3 G Ex nA nC IIC T4 Gc X |
| 色（接触面） | green |
| 関税番号 | 85364900 |
| GL（制御接点） | GL EMC 1 C |
| ATEX（制御接点） | II 3 G Ex nA nC IIC T4 Gc X |
| 出力ヒューズ（コイル側） | 6.3 A (fast-blow) |
| 接点タイプ（コイル側） | 1 floating PDT |
| 適合性（接触側） | CE-compliant |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Spring-cage connection |
| 深さ（主要な商業データ） | 86 mm |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 80 mm |
| 適合性（制御コンタクト） | CE-compliant |
| 機能（周囲条件） | OFF-CC: Off delay with control contact |
| ステータス表示（接触側） | Green LED (POWER) |
| UL、米国/カナダ（接触側） | UL/C-UL listed UL 508 |
| 取り付け位置（接触側） | any |
| 騒音放出（制御接点） | EN 61000-6-4 |
| ノイズ耐性（制御接点） | EN 61000-6-2 |
| UL、米国/カナダ（管理連絡先） | UL/C-UL listed UL 508 |
| 接続名（接続データ） | Non-floating, terminals A1-B1 |
| 組み立て説明書（接触面） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 1個あたりの重量（梱包を除く） | 66.300 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 制御パルス長（接続データ） | min. 50 ms |
| 機械的寿命（接触側） | approx. 2x 107cycles |
| 低電圧指令（制御接点） | Conformance with LV directive 2006/95/EC |
| 定格絶縁電圧（接触側） | 300 V AC (acc. to EN 50178) |
| 時間設定範囲（周囲条件） | 0.1 s ... 10 s |
| 入力電圧範囲（周囲条件） | 24 V DC (19.2 V DC ...30 V DC) |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 26 |
| ハウジング絶縁材（接触面） | Polyamide PA, self-extinguishing |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.14 mm² |
| 許容湿度（動作）（寸法） | 15 % ... 85 % |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.14 mm² |
| 電磁両立性（制御接点） | Conformance with EMC Directive 2004/108/EC |
| 許容湿度（動作）（接触側） | 15 % ... 85 % |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 80 °C |
| UL 94準拠の難燃性評価（制御接点） | V0 |
