ETD-BL-2T-I-230

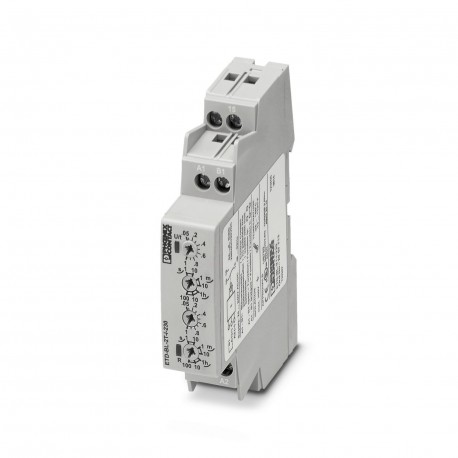

ETD-BL-2T-I-230 2907713 PHOENIX CONTACT Timer relay
$0.00米ドル
4178 在庫あり
主な仕様
GTIN:4055626220758
注文キー:2907713
（コイル側）:1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing)
カタログページ:Page 273 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626220758 |
| 注文キー | 2907713 |
| （コイル側） | 1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing) |
| カタログページ | Page 273 (C-5-2017) |
| 梱包単位 | 1 pc |
| （寸法） | -25 °C ... 40 °C (corresponds to UL 508) |
| （接触側） | Yellow LED (relay active) |
| 原産国 | AT (Austria) |
| （接続データ） | ≥ 100 ms (AC) |
| 色（接触面） | gray |
| 関税番号 | 85364900 |
| （周囲条件） | li: Switched-mode beginning with the pulse |
| 出力ヒューズ（コイル側） | 5 A (fast-blow) |
| 接点タイプ（コイル側） | 1 floating PDT |
| 適合性（接触側） | CE-compliant |
| ストリップ長さ（一般） | 8 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 65.5 mm |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| 幅（主要商業データ） | 17.5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 88 mm |
| 適合性（制御コンタクト） | CE-compliant |
| 機能（周囲条件） | lp: Switched-mode beginning with the pause |
| ステータス表示（接触側） | Green LED (POWER) |
| 取り付け位置（接触側） | any |
| 騒音放出（制御接点） | EN 61000-6-4 |
| ノイズ耐性（制御接点） | EN 61000-6-2 |
| 公称周波数（接触側） | 48 Hz ... 63 Hz |
| 接続名（接続データ） | Non-floating, terminals A1-B1 |
| 回復時間（周囲条件） | 500 ms |
| 組み立て説明書（接触面） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 1個あたりの重量（梱包を除く） | 79.900 g |
| 最大スイッチング電圧（コイル側） | 250 V AC (in acc. with IEC 60664-1) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 制御パルス長（接続データ） | ≥ 50 ms (DC) |
| 機械的寿命（接触側） | approx. 2x 107cycles |
| 低電圧指令（制御接点） | Conformance with Low Voltage Directive 2014/35/EC |
| 定格絶縁電圧（接触側） | 300 V (acc. to EN 50178) |
| 時間設定範囲（周囲条件） | 50 ms ... 100 h (7 time end ranges) |
| 入力電圧範囲（周囲条件） | 24 V AC/DC ... 240 V AC/DC -10 % ... +15 % |
| 公称消費電力（接触側） | 2.5 VA (1 W) |
| 導体断面積 AWG 最大 (一般) | 14 |
| 導体断面積AWG最小値（一般） | 20 |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.5 mm² |
| 温度感度（周囲条件） | ≤ 0.01 %/K |
| 許容湿度（動作）（寸法） | 15 % ... 85 % |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.5 mm² |
| 電磁両立性（制御接点） | Conformance with EMC Directive 2014/30/EU |
| 許容湿度（動作）（接触側） | 15 % ... 85 % |
| 遮断定格（抵抗負荷）最大（コイル側） | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 70 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 4 kV |
| UL 94準拠の難燃性評価（制御接点） | V0 |
製品説明
Compact impeller with adjustable impulse and pause times (50 ms - 100 h), long-range power supply, screw connection, 1 switched contact
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
