EV-CC-AC1-M3-CBC-RCM-ETH

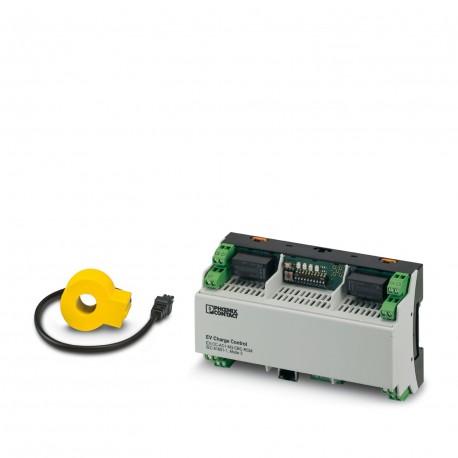

EV-CC-AC1-M3-CBC-RCM-ETH 1018701 PHOENIX CONTACT AC charging controller
$0.00米ドル
3418 在庫あり
主な仕様
:Client
ハウジング:DIN 43880
高度:< 2000 m
インタフェース:Ethernet (1x)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Client | |
| ハウジング | DIN 43880 |
| 高度 | < 2000 m |
| インタフェース | Ethernet (1x) |
| バスシステム | RS-485 |
| 応用 | AC charging controller for private and commercial applications (EU/CN) |
| 適合性 | CE-compliant |
| 出力名 | 4 digital outputs |
| 製品タイプ | AC charging controller |
| 充電モード | Mode 3, Case B + C |
| 取り付けタイプ | DIN rail mounting |
| 騒音放出 | EN 61000-6-3 |
| ノイズ耐性 | EN 61000-6-2 |
| 動作モード | Stand-Alone |
| 製品ファミリー | CHARX control advanced plus |
| ステータス表示 | 5 x LEDs |
| 供給電圧 | 230 V |
| 周波数範囲 | 50 Hz ... 60 Hz |
| 記事の改訂 | 01 |
| 定格電流入力 | 32 A (Three-phase, 4x6 mm²) |
| 接続方法 | Connector |
| 取り付け位置 | any |
| 消費電力 | < 10 W |
| 公称電流IN | ≤ 4 mA |
| 定格周波数 fn | ≤ 2000 Hz |
| 消費電流 | < 3 W (No-load) |
| 入力電圧範囲 | 0 V ... 3 V (Off) |
| サポートされているプロトコル | Modbus/RTU (Master) |
| 伝送距離 | 100 m |
| 保護の程度 | IP20 |
| インターフェースの数 | 1 (for energy measurement device and RFID reader) |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 100 V AC ... 240 V AC (nominal voltage range) |
| 接続技術 | Screw connection |
| 低電圧指令 | Conformance with Low Voltage Directive 2014/35/EC |
| 残留電流 IΔn | 30 mA (AC) |
| 規格・規制 | IEC 61851-1 |
| 入力電圧範囲U2 | 9 V ... 15 V (On) |
| 最大スイッチング電流 | 16 A |
| 最大出力電流 | 0.2 A (Total current for all outputs; internally supplied) |
| 最大出力電圧 | 30 V |
| IΔnのトリップ時間 | < 180 ms |
| 入力の説明 | Digital input |
| 公称入力電圧 UN | 12 V |
| デジタル入力の数 | 5 |
| 伝送速度範囲 | 4.8 kbps ... 115.2 kbps (adjustable) |
| 5xIΔnのトリップ時間 | < 20 ms |
| 充電電流の種類 | AC |
| 最大スイッチング電圧 | 250 V AC (External supply) |
| 公称消費電力 | < 3 W (No-load) |
| 充電ポイントの数 | 1 |
| シリアル伝送速度 | 10/100 Mbps |
| 測定コイルの直径 | 15 mm |
| 最小スイッチング容量 | 4000 VA |
| 2 x IΔnの応答時間 | < 70 ms |
| 導体断面積 AWG | 24 ... 12 |
| サポートされているデバイスの数 | 2 |
| 公称差動電流 | ± 300 mA |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 電磁両立性 | Conformance with EMC Directive 2014/30/EU |
| 周囲温度（動作） | -25 °C ... 60 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 30 % ... 95 % (non-condensing) |
| 電磁場に対する耐性 | EN 61 000-4-3, 80---1000 MHz, 10 V/m |
| チャネルあたりの最大出力電流 | 0.6 A (Per output; externally supplied) |
| 高速過渡現象（バースト）に対する耐性 | EN 61 000-4-4: 2 kV AC mains input, 1 kV data cable |
| 伝導高周波に対する耐性 | EN 61 000-4-6, 0.15...80 MHz, 10 V |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 停電時のロック解除 | Integrated release function of the locking actuator for disconnection of Infrastructure Plug and Infrastructure Socket Outlet |
| 静電気放電に対する耐性 | EN 61000-4-2: 8 kV air, 4 kV contact discharge |
製品説明
AC load control system according to IEC 61851-1, Client or Stand-Alone, Modbus-TCP via Ethernet, connection to RFID reader and energy meter via RS-485, DC leakage current monitoring, male connector un
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
