EV-CC-AC1-M3-CC-SER-HS

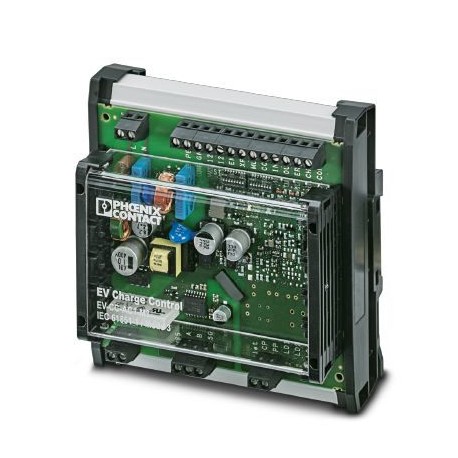

EV-CC-AC1-M3-CC-SER-HS 1622459 PHOENIX CONTACT AC charging controller
$0.00米ドル
4480 在庫あり
主な仕様
GTIN:4055626040615
注文キー:1622459
（取り付け）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
カタログページ:Page 764 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626040615 |
| 注文キー | 1622459 |
| （取り付け） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| カタログページ | Page 764 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （デジタル出力） | 9.6 kbps ... 19.2 kbps (adjustable) |
| （スイッチング出力） | 0.6 A (Per output; externally supplied) |
| 関税番号 | 85371098 |
| 中国RoHS（取り付け） | Environmentally Friendly Use Period = 50 |
| （主要商業データ） | SAE J1772 |
| 深さ（製品定義） | 64.00 mm |
| タイプ（主要商業データ） | in housing |
| 幅（製品定義） | 124 mm |
| 高さ（製品定義） | 128 mm |
| バスシステム（デジタル出力） | RS-485 |
| 最大スイッチング電流（入力） | 6 A |
| 供給電圧（接続データ） | 230 V |
| 適合性（主要商業データ） | CE-compliant |
| 保護等級（寸法） | IP20 |
| 周波数範囲（接続データ） | 50 Hz ... 60 Hz |
| 取り付け位置（デバイス供給） | any |
| 最大スイッチング電圧（入力） | 250 V AC (External supply) |
| 製品タイプ（主要商業データ） | AC charging controller for private and commercial applications (EU/CN) |
| 充電モード（主要商用データ） | Mode 3, Case C |
| 接続方法（デジタル出力） | Screw connection |
| 最小スイッチング容量（入力） | 1500 VA |
| 周波数範囲（周囲条件） | 50 Hz ... 60 Hz |
| 伝送速度（デジタル出力） | 9.6 kbps (Standard) |
| 1個あたりの重量（梱包を除く） | 410.000 g |
| 充電コンタクタの制御（入力） | Relay output C1.2 |
| インターフェース数（デジタル出力） | 1 |
| 供給電圧範囲（接続データ） | 100 V AC ... 240 V AC (nominal voltage range) |
| 公称電流IN（周囲条件） | ≤ 1 mA |
| 接続技術（スイッチング出力） | Screw connection |
| 接続方法（RS-485データインターフェース） | Screw connection |
| 最大消費電流（接続データ） | 40 mA |
| 最大出力電流（スイッチング出力） | 0.5 A (Total current for all outputs; internally supplied) |
| 最大出力電圧（スイッチング出力） | 30 V |
| 入力電圧範囲U1（周囲条件） | 0 V ... 3 V (Off) |
| 入力電圧範囲U2（周囲条件） | 9 V ... 15 V (On) |
| 公称消費電力（接続データ） | < 1 W (No-load) |
| 規格・規制（主要商業データ） | IEC 61851-1 |
| 周囲温度（動作）（寸法） | -35 °C ... 70 °C |
| データフロー制御/プロトコル（デジタル出力） | Modbus/RTU (slave) |
| 公称入力電圧 UN (周囲条件) | 12 V |
| デジタル入力数（周囲条件） | 5 |
| 許容湿度（動作）（寸法） | 30 % ... 95 % |
| 公称消費電力（周囲条件） | < 0.5 W (No-load) |
| 追加機能の制御（スイッチング出力） | 4 digital outputs |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積 AWG (RS-485 データ インターフェース) | 24 ... 12 |
| 導体断面実線（RS-485データインターフェース） | 0.2 mm² ... 4 mm² |
| 導体断面積はフレキシブル（RS-485データインターフェース） | 0.2 mm² ... 2.5 mm² |
| 対応充電ポイント数（主要商業データ） | 1 |
製品説明
The EV-DC-AC1-M3-CBC-SER-HS charging control system with rail-mountable housing is used for charging electric vehicles in the three-phase AC grid according to IEC 61851-1, mode 3. Ideal for charging s
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
