EV-CC-AC1-M3-CC-SER-PCB-MSTB

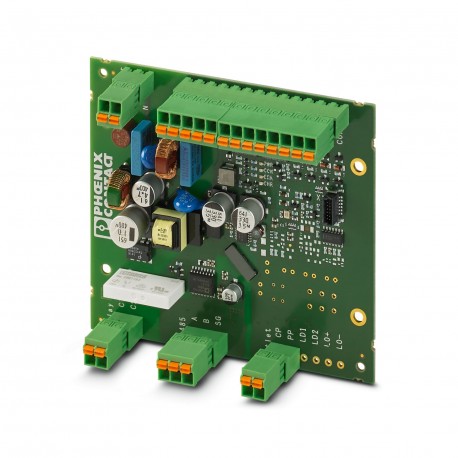

EV-CC-AC1-M3-CC-SER-PCB-MSTB 1627367 PHOENIX CONTACT AC charging controller
$0.00米ドル
3602 在庫あり
主な仕様
GTIN:4055626342979
注記:Made to Order (non-returnable)
注文キー:1627367
（取り付け）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626342979 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1627367 |
| （取り付け） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| カタログページ | Page 765 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （デジタル出力） | 9.6 kbps ... 19.2 kbps (adjustable) |
| （スイッチング出力） | 0.6 A (Per output; externally supplied) |
| 関税番号 | 85444290 |
| 中国RoHS（取り付け） | Environmentally Friendly Use Period = 50 |
| （主要商業データ） | SAE J1772 |
| 深さ（製品定義） | 34.00 mm |
| タイプ（主要商業データ） | as uncoated PCB |
| 幅（製品定義） | 120 mm |
| 高さ（製品定義） | 108 mm |
| バスシステム（デジタル出力） | RS-485 |
| 最大スイッチング電流（入力） | 6 A |
| 供給電圧（接続データ） | 230 V |
| 適合性（主要商業データ） | CE-compliant |
| 保護等級（寸法） | IP00 |
| 周波数範囲（接続データ） | 50 Hz ... 60 Hz |
| 取り付け位置（デバイス供給） | any |
| 最大スイッチング電圧（入力） | 250 V AC (External supply) |
| 製品タイプ（主要商業データ） | AC charging controller for private and commercial applications (EU/CN) |
| 充電モード（主要商用データ） | Mode 3, Case C |
| 接続方法（デジタル出力） | Pluggable spring-cage terminal blocks |
| 最小スイッチング容量（入力） | 1500 VA |
| 周波数範囲（周囲条件） | 50 Hz ... 60 Hz |
| 伝送速度（デジタル出力） | 9.6 kbps (Standard) |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| 充電コンタクタの制御（入力） | Relay output C1.2 |
| インターフェース数（デジタル出力） | 1 |
| 供給電圧範囲（接続データ） | 100 V AC ... 240 V AC (nominal voltage range) |
| 公称電流IN（周囲条件） | ≤ 1 mA |
| 接続技術（スイッチング出力） | Spring-cage connection |
| 接続方法（RS-485データインターフェース） | Plug-in push-in spring-cage connection |
| 最大消費電流（接続データ） | 40 mA |
| 最大出力電流（スイッチング出力） | 0.5 A (Total current for all outputs; internally supplied) |
| 最大出力電圧（スイッチング出力） | 30 V |
| 入力電圧範囲U1（周囲条件） | 0 V ... 3 V (Off) |
| 入力電圧範囲U2（周囲条件） | 9 V ... 15 V (On) |
| 公称消費電力（接続データ） | < 1 W (No-load) |
| 規格・規制（主要商業データ） | IEC 61851-1 |
| 周囲温度（動作）（寸法） | -35 °C ... 70 °C |
| データフロー制御/プロトコル（デジタル出力） | Modbus/RTU (slave) |
| 公称入力電圧 UN (周囲条件) | 12 V |
| デジタル入力数（周囲条件） | 5 |
| 許容湿度（動作）（寸法） | 30 % ... 95 % |
| 公称消費電力（周囲条件） | < 0.5 W (No-load) |
| 追加機能の制御（スイッチング出力） | 4 digital outputs |
| 接続方法に関する注意事項（主要商業データ） | with MSTB connection |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積 AWG (RS-485 データ インターフェース) | 24 ... 16 |
| 導体断面実線（RS-485データインターフェース） | 0.2 mm² ... 2.5 mm² |
| 導体断面積はフレキシブル（RS-485データインターフェース） | 0.2 mm² ... 1.5 mm² |
| 対応充電ポイント数（主要商業データ） | 1 |
製品説明
The EV-CC-AC1-M3-CC-SER-PCB-MSTB charging control system as a printed circuit board for charging electric vehicles according to IEC 61851-1, mode 3, optimized for charging stations with a fixed-mounte
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
