EV-GBG3JK-1AC32A-5,0M6,0ESBK01

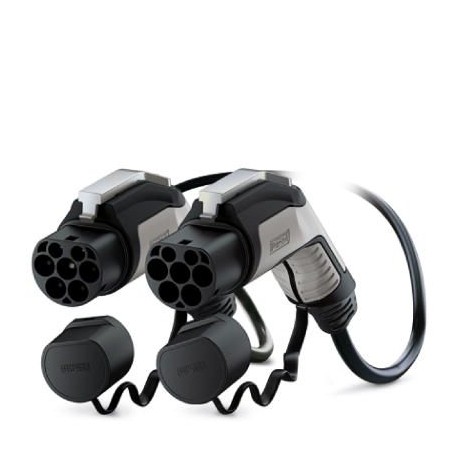

EV-GBG3JK-1AC32A-5,0M6,0ESBK01 1623516 PHOENIX CONTACT AC charging cable
$0.00米ドル
3920 在庫あり
主な仕様
GTIN:4055626177953
注記:Made to Order (non-returnable)
注文キー:1623516
（ロック中）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626177953 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1623516 |
| （ロック中） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| カタログページ | Page 755 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP54 (Protective cap) |
| 原産国 | DE (Germany) |
| 中国RoHS（ロック） | Environmentally Friendly Use Period = 10; |
| 関税番号 | 85444290 |
| ロックタイプ（ケーブル） | Locking option for actuating lever with 4 mm U-lock |
| （周囲条件） | 220 Ω (Lever not actuated) |
| （主要商業データ） | GB/T 18487.1-2015 |
| 配線クラス（材質） | Class 5 |
| ハウジング材質（デザイン） | Plastic |
| ケーブル構造（材質） | 3 x 6.0 mm² + 1 x 0.5 mm² |
| 最大高度（寸法） | 5000 m (above sea level) |
| タイプ（主要商業データ） | C-Line black / gray |
| 導体の種類（材質） | straight |
| 素材ハンドル部分（デザイン） | Soft plastic |
| 材料合わせ面（設計） | Plastic |
| 素材保護キャップ（デザイン） | Soft plastic |
| 配線認証（材質） | VDE |
| 作動レバー材質（設計） | Metal |
| 保護等級（寸法） | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| 外装シース、色（材質） | black |
| 最小曲げ半径（材質） | 192 mm (15 x diameter) |
| 外装材（材質） | TPE-U |
| ケーブル外径（材質） | 12.8 mm ±0.4 mm |
| 製品タイプ（主要商業データ） | Mobile AC charging cable with Vehicle Connector and Infrastructure Plug, with locking option for U-lock, with protective caps |
| 充電モード（主要商用データ） | Mode 3, Case B |
| 設計ライン（機械的特性） | C-Line |
| 抵抗器コーディング（周囲条件） | 220 Ω + 3,.3 kΩ (Lever actuated) |
| 1個あたりの重量（梱包を除く） | 2,657.000 g |
| 導体長さ（製品定義） | 5 m |
| ハウジングの色（機械的性質） | black |
| 接点の材質表面（設計） | Ag |
| 相数（周囲条件） | 1 |
| 課金基準（主要商業データ） | GB/T |
| 挿入力（電気特性） | < 100 N |
| 配線規格・規制（材質） | prEN 50620 / DIN EN 50620 |
| 引抜力（電気特性） | < 100 N |
| カラーハンドル部（機械的性質） | gray |
| 嵌合面の色（機械的性質） | black |
| 顧客によるばらつき（機械的特性） | On request |
| 最大充電電力（周囲条件） | 8 kW |
| 規格・規制（主要商業データ） | GB/T 20234.2-2015 |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| カラー保護キャップ（機械的性質） | black |
| 車両コネクタの深さ（製品定義） | 238.70 mm |
| 車両コネクタ幅（製品定義） | 58.00 mm |
| 電源接点数（周囲条件） | 3 (L, N, PE) |
| 車両コネクタの高さ（製品定義） | 151.30 mm |
| インフラストラクチャプラグの深さ（製品定義） | 249.20 mm |
| インフラプラグ幅（製品定義） | 58.00 mm |
| 信号接点数（周囲条件） | 2 (CP, CC) |
| 駆動部の色（機械的特性） | silver |
| インフラプラグの高さ（製品定義） | 151.30 mm |
| 信号伝送の種類（周囲条件） | Pulse width modulation |
| 接続方法に関する注意（周囲条件） | Crimp connection, cannot be disconnected |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 32 A |
| 電源接点の定格電圧（周囲条件） | 250 V |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
製品説明
CHARX connect, Mobile AC charging cable with charging connectors for vehicles and infrastructures, with caps, Black-gray housing color, with lock option for padlock, For alternating current (AC) charg
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
