EV-GBM3C-1AC16A-5,0M2,5ESOC00

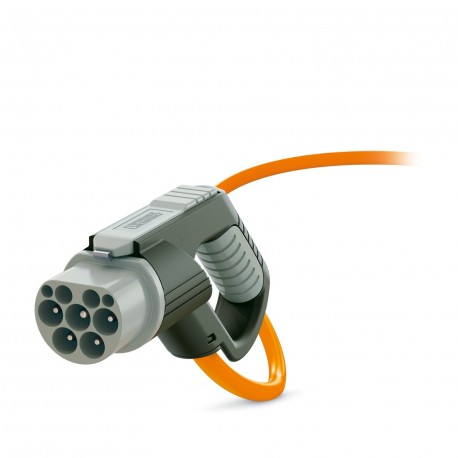

EV-GBM3C-1AC16A-5,0M2,5ESOC00 1621474 PHOENIX CONTACT AC charging cable
$0.00米ドル
4659 在庫あり
主な仕様
コーディング:680 Ω (between PE and CC)
番号:3 (L, N, PE)
高度:5000 m (above sea level)
ケーブルタイプ:Class 6
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| コーディング | 680 Ω (between PE and CC) |
| 番号 | 3 (L, N, PE) |
| 高度 | 5000 m (above sea level) |
| ケーブルタイプ | Class 6 |
| 応用 | Mobile AC charging cable with Vehicle Connector and Infrastructure Plug |
| ケーブル長 | 5 m |
| 製品タイプ | AC charging cable |
| 充電モード | Mode 3 |
| 色（ケーブル） | black (9005) |
| 定格電流 | 16 A |
| 定格電圧 | 250 V |
| 曲げ半径 | min. 157.5 mm (15x diameter) |
| 充電電力 | 4 kW |
| 製品ファミリー | CHARX connect |
| ケーブル構造 | 3 x 2.5 mm² + 1 x 0.5 mm² |
| カラー（ハウジング） | black (9005) |
| 挿入力 | < 100 N |
| ケーブル抵抗 | ≤ 0.0076 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| 充電電流 | 16 A |
| 撤退部隊 | < 100 N |
| 充電規格 | GB/T |
| 色（ハンドル部分） | black (9005) |
| 色（合わせ面） | black (9005) |
| 規格・規制 | GB/T 20234.2 |
| カラー（保護キャップ） | black (9005) |
| 外装材 | TPE |
| ケーブル外径 | 10.50 mm ±0.4 mm |
| 充電電流の種類 | AC single-phase |
| 色（駆動部） | silver grey (7001) |
| 材質（接触面） | Silver |
| 挿入/離脱サイクル | > 10000 |
| 信号伝送の種類 | Pulse width modulation |
| 材質（ケーブル外皮） | TPE-U |
| 接続方法に関する注意 | Crimp connection, cannot be disconnected |
| 周囲温度（動作） | -30 °C ... 50 °C |
| 保護等級（保護キャップ） | IP54 |
| 材質（車両充電コネクタ） | Plastic |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 保護等級（車両充電インレット） | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| 保護等級（インフラ充電プラグ） | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
製品説明
CHARX connect, Mobile AC charging cable with Vehicle Connector and Infrastructure Plug, GB/T, GB/T 20234.2, 16 A / 250 V (AC), housing: black, gray, cable: 5 m, black, straight
