EV-GBM3C-3AC32A-8,4M6,0ESOG00

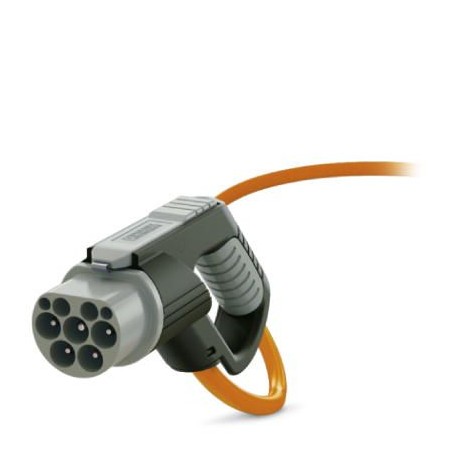

EV-GBM3C-3AC32A-8,4M6,0ESOG00 1623815 PHOENIX CONTACT AC charging cable
$0.00米ドル
4191 在庫あり
主な仕様
（ロック中）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
（寸法）:IP54 (Protective cap)
UNSPSC 11（ETIM）:39121432
ETIM 3.0（eCl@ss）:EC001121
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （ロック中） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| （寸法） | IP54 (Protective cap) |
| UNSPSC 11（ETIM） | 39121432 |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC001121 |
| ETIM 5.0 (eCl@ss) | EC002839 |
| ETIM 6.0 (eCl@ss) | EC002897 |
| UNSPSC 13.2 (ETIM) | 39121522 |
| UNSPSC 6.01（ETIM） | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| 中国RoHS（ロック） | Environmentally Friendly Use Period = 10; |
| ロックタイプ（ケーブル） | No locking option for U-lock |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| GTIN（あなたのメリット） | 4055626322957 |
| メモ（あなたの強み） | Made to Order (non-returnable) |
| 配線クラス（材質） | Class 6 |
| ハウジング材質（デザイン） | Plastic |
| ケーブル構造（材質） | 5 x 6 mm² + 1 x 0.5 mm² (GB/T 25087-2010, ISO 14572) |
| 最大高度（寸法） | 5000 m (above sea level) |
| Orderkey（あなたのメリット） | 1623815 |
| 導体の種類（材質） | straight |
| ラベル（機械的特性） | 14.1 mm x 44.8 mm (customer logo on request) |
| 素材ハンドル部分（デザイン） | Soft plastic |
| 梱包単位（お客様のメリット） | 1 pc |
| 素材保護キャップ（デザイン） | Plastic |
| 作動レバー材質（設計） | Plastic |
| 保護等級（寸法） | IP55 (plugged in) |
| 外装シース、色（材質） | orange |
| 最小曲げ半径（材質） | 255 mm (15 x diameter) |
| 外装材（材質） | TPE |
| ケーブル外径（材質） | 17.1 mm ±0.5 mm |
| 原産国（あなたの強み） | DE (Germany) |
| 設計ライン（機械的特性） | D-Line |
| 材料接続プロファイル（設計） | Plastic |
| 抵抗器コーディング（周囲条件） | 220 Ω (between PE and CC) |
| ハウジングの色（機械的性質） | black |
| 接点の材質表面（設計） | Ag |
| 相数（周囲条件） | 3 |
| 導体長さ（主要商業データ） | 8.4 m |
| カスタム関税番号（お客様のメリット） | 85444290 |
| 剥離長さ（主要商業データ） | 45 mm ±10 mm |
| 挿入力（電気特性） | < 100 N |
| 引抜力（電気特性） | < 100 N |
| カラーハンドル部（機械的性質） | gray |
| 最大充電電力（周囲条件） | 24.39 kW |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| カラー保護キャップ（機械的性質） | black |
| 電源接点数（周囲条件） | 5 (L, NC1, NC2, N, PE) |
| 車両コネクタの深さ（主要商用データ） | 219.10 mm |
| 車両コネクタ幅（主要商用データ） | 60.00 mm |
| eCl@ss 4.0（環境製品コンプライアンス） | 27141111 |
| eCl@ss 4.1（環境製品コンプライアンス） | 27141109 |
| eCl@ss 5.0（環境製品コンプライアンス） | 27141190 |
| eCl@ss 5.1（環境製品コンプライアンス） | 27059290 |
| eCl@ss 6.0（環境製品コンプライアンス） | 27059290 |
| eCl@ss 7.0（環境製品コンプライアンス） | 27059290 |
| eCl@ss 8.0（環境製品コンプライアンス） | 27449001 |
| eCl@ss 9.0（環境製品コンプライアンス） | 27144705 |
| 信号接点数（周囲条件） | 2 (CP, CC) |
| 車両コネクタの高さ（主要商用データ） | 112.40 mm |
| 駆動部の色（機械的特性） | gray |
| 信号伝送の種類（周囲条件） | Pulse width modulation |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| ピンコネクタパターン色（機械的特性） | gray |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 32 A |
| 電源接点の定格電圧（周囲条件） | 440 V |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
| 1個あたりの重量（梱包を除く）（お客様のメリット） | 0.000 g |
製品説明
CHARX connect, AC charging cable with vehicle charging connector and open cable end, with cap, Black-gray housing color, For alternating current (AC) charging electric vehicles (EV) with GB/T vehicle
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
AC charging cable with Vehicle Connector, open cable end, with protective cap, GB/T, GB/T 20234.2, 32 A / 440 V (AC), design line D-Line, cable: 8.4 m, orange, straight, NOTE: Cable management may be required., connection profile: gray, handle area: gray
