在庫あり 注目商品
EV-GBM3SE12-1AC32A-0,7M6,0E10

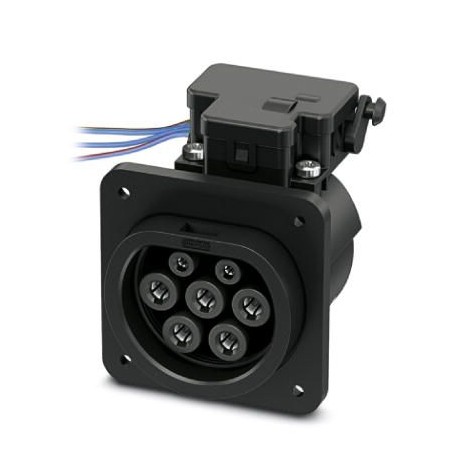

EV-GBM3SE12-1AC32A-0,7M6,0E10 1408171 PHOENIX CONTACT Socket Outlet
$0.00米ドル
4877 在庫あり
主な仕様
GTIN:4046356856027
注記:Made to Order (non-returnable)
注文キー:1408171
カタログページ:Page 756 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356856027 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1408171 |
| カタログページ | Page 756 (C-2-2017) |
| 梱包単位 | 1 pc |
| （寸法） | IP55 (with protective cover, see accessories) |
| 原産国 | CN (China) |
| 素材（デザイン） | Plastic |
| （ロックアクチュエータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 関税番号 | 85444290 |
| （製品定義） | 0.5 m (Locking actuator cables) |
| デザインライン（マウント） | Standard |
| 耐用年数（ロック） | > 10000 load cycles |
| ロックタイプ（材質） | Locking in the inserted state with a locking mechanism |
| ハウジングカラー（マウント） | black |
| ケーブルの長さ（ロック） | 0.5 m |
| 深さ（製品定義） | 76.2 mm |
| ロック電圧（材質） | 12 V |
| 最大高度（寸法） | 5000 m (above sea level) |
| タイプ（主要商業データ） | Rear protective cover screw connection |
| 幅（製品定義） | 75 mm |
| 高さ（製品定義） | 96 mm |
| ロック検出（材質） | available |
| 中国RoHS（ロックアクチュエータ） | Environmentally Friendly Use Period = 10; |
| 顧客バリエーション（取り付け） | On request |
| 保護等級（寸法） | IP55 (plugged in) |
| 製品タイプ（主要商業データ） | Infrastructure Socket Outlet for charging electric vehicles with alternating current (AC), compatible with Infrastructure Plugs |
| 充電モード（主要商用データ） | Mode 3, Case B |
| ボア寸法（製品定義） | 60 mm x 60 mm |
| ケーブル構造（製品定義） | 3x 6.0 mm² + 2x 0.5 mm² |
| 1個あたりの重量（梱包を除く） | 475.000 g |
| 導体長さ（製品定義） | 0.7 m (AC cables) |
| 接点の材質表面（設計） | Ag |
| 相数（周囲条件） | 1 |
| 推奨適応時間（ロック） | 600 ms |
| 導体の種類（製品定義） | Single wires |
| 課金基準（主要商業データ） | GB/T |
| 挿入力（電気特性） | < 100 N |
| 機械的緊急解放（材質） | available |
| 引抜力（電気特性） | < 100 N |
| 周囲温度（動作）（ロック） | -30 °C ... 50 °C |
| モーターの最大逆電流（ロック） | 1 A |
| 最大壁厚（機械的性質） | > 57 mm (Rear panel mounting) |
| 最大充電電力（周囲条件） | 7 kW |
| 規格・規制（主要商業データ） | GB/T 20234.2-2015 |
| ロック時の標準的なモータ電流（ロック） | 0.2 A |
| モーターの標準的な電源（ロック） | 12 V |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| 電源接点数（周囲条件） | 3 (L1, N, PE) |
| 進入または退出パス後の一時停止時間（ロック） | 3 s |
| 充電電流の種類（周囲条件） | AC single-phase |
| 逆電流による最大滞留時間（ロック） | 1000 ms |
| 取付穴径（機械的性質） | 7.00 mm (ø) |
| 信号接点数（周囲条件） | 2 (CP, CC) |
| ロック検出の最大電圧（ロック） | 30 V |
| 信号伝送の種類（周囲条件） | Pulse width modulation |
| 接続方法に関する注意（周囲条件） | Crimp connection, cannot be disconnected |
| モーターへの電源供給可能範囲（ロック） | 9 V ... 16 V |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 接続方法に関する注意事項（主要商業データ） | Crimp connection, cannot be disconnected |
| 取り付け可能位置（機械的特性） | Rear panel mounting |
| 必要な設置深さ（機械的特性） | < 5 mm (Rear panel mounting) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 32 A |
| 電源接点の定格電圧（周囲条件） | 250 V AC |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
| 取り付け位置の制限（機械的特性） | Only 0 to 90 degree frontal inclination possible, see figure |
| ロッキングアクチュエータの取り付け位置（機械的特性） | Top center |
