EV-GBM4C-DC125A-8,6M50ESBK00

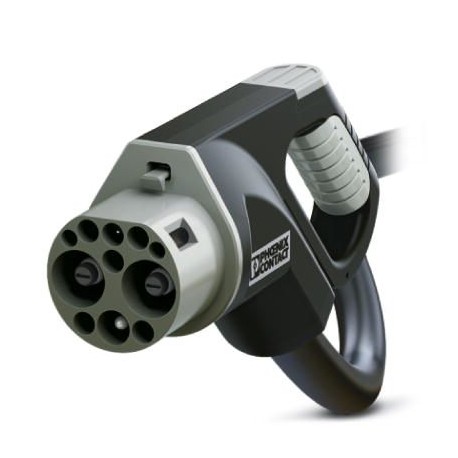

EV-GBM4C-DC125A-8,6M50ESBK00 1627607 PHOENIX CONTACT DC charging cable
$0.00米ドル
4121 在庫あり
主な仕様
GTIN:4055626340456
注記:Made to Order (non-returnable)
注文キー:1627607
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626340456 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1627607 |
| 梱包単位 | 1 pc |
| （寸法） | IP54 (Protective cap) |
| 原産国 | DE (Germany) |
| 関税番号 | 85444290 |
| ロックタイプ（ケーブル） | Locking option for actuating lever with actuators integrated in the Vehicle Connector |
| （主要商業データ） | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| （温度センサー） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ロック電圧（ケーブル） | 13.2 V |
| 配線クラス（材質） | Class 6 |
| センサーの種類（ロック） | Pt 1000 |
| ハウジング材質（デザイン） | Plastic |
| ケーブル構造（材質） | 2 x 50 mm² + 1 x 16 mm² + 2 x 2.5 mm² + 9 x 0.5 mm² |
| 最大高度（寸法） | 5000 m (above sea level) |
| 温度範囲（ロック） | -50 °C ... 130 °C |
| 可燃性評価（設計） | V0 |
| 導体の種類（材質） | straight |
| ラベル（機械的特性） | 14.1 mm x 44.8 mm (customer logo on request) |
| 素材ハンドル部分（デザイン） | Soft plastic |
| 材料合わせ面（設計） | Plastic |
| シャットダウン温度（ロック） | 90 °C equivalent to a Pt 1000 value of 1346.5 Ω |
| 規格・規制（ロック） | DIN EN 60751 |
| 中国RoHS（温度センサー） | Environmentally Friendly Use Period = 10; |
| 素材保護キャップ（デザイン） | Plastic |
| 作動レバー材質（設計） | Metal |
| 保護等級（寸法） | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| 外装シース、色（材質） | black |
| 最小曲げ半径（材質） | 420 mm (15 x diameter) |
| 外装材（材質） | PUR |
| ケーブル外径（材質） | 28 mm ±0.2 mm |
| 製品タイプ（主要商業データ） | DC charging cable with Vehicle Connector, open cable end, with protective cap |
| 充電モード（主要商用データ） | Mode 4 |
| 設計ライン（機械的特性） | Standard |
| 抵抗器コーディング（周囲条件） | 1000 Ω (between PE and CC1 / PE and CC2) |
| 1個あたりの重量（梱包を除く） | 22.220 g |
| 導体長さ（製品定義） | 8.6 m |
| ハウジングの色（機械的性質） | black |
| 接点の材質表面（設計） | Ag |
| 剥離長さ（製品定義） | 300 mm ±20 mm |
| 推奨測定電流（ロック） | 1 mA (1 V at 0°C) |
| 課金基準（主要商業データ） | GB/T |
| 挿入力（電気特性） | < 100 N |
| 温度係数（TCR）（ロック） | 3850 ppm/K |
| 引抜力（電気特性） | < 100 N |
| カラーハンドル部（機械的性質） | gray |
| 嵌合面の色（機械的性質） | gray |
| 最大充電電力（周囲条件） | 93.75 kW |
| 規格・規制（主要商業データ） | GB/T 20234.3-2015 |
| 温度監視（周囲条件） | 2x Pt 1000 |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| カラー保護キャップ（機械的性質） | black |
| 車両コネクタの深さ（製品定義） | 260.40 mm |
| 車両コネクタ幅（製品定義） | 77.00 mm |
| 長期安定性（最大R0ドリフト）（ロック） | 0.06 % (After 1000 hours at 130°C) |
| 電源接点数（周囲条件） | 3 (PE, DC+, DC-) |
| 車両コネクタの高さ（製品定義） | 129.10 mm |
| 信号接点数（周囲条件） | 6 (S+, S-, A+, A-, CC1, CC2) |
| 駆動部の色（機械的特性） | gray |
| 信号伝送の種類（周囲条件） | CAN according to IEC 61851-24 Annex B |
| 接続方法に関する注意（周囲条件） | Crimp connection, cannot be disconnected |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 125 A |
| 電源接点の定格電圧（周囲条件） | 750 V DC |
| 推奨測定電流でのセンサーの許容誤差（ロック） | ±1K |
