EV-T1G2K-1AC32A-5,0M10ASBK11

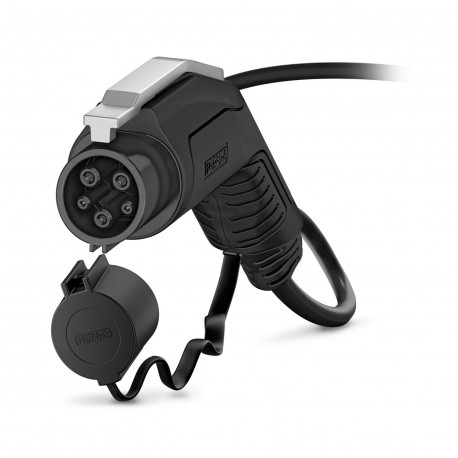

EV-T1G2K-1AC32A-5,0M10ASBK11 1064755 PHOENIX CONTACT AC charging cable, AC charging cable with Vehicle Conne..
$0.00米ドル
3838 在庫あり
主な仕様
GTIN:4055626722658
注文キー:1064755
（ロック中）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
（図面）:IEC 62196-2
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626722658 |
| 注文キー | 1064755 |
| （ロック中） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| （図面） | IEC 62196-2 |
| （材料） | FFSO7.E343212 |
| カタログページ | Page 26 (C-7-2019) |
| 梱包単位 | 1 |
| タイプ（図面） | C-Line black / black |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| 中国RoHS（ロック） | Environmentally Friendly Use Period = 10; |
| 関税番号 | 85444290 |
| ロックタイプ（ケーブル） | Locking option for actuating lever with 4 mm U-lock |
| REACh SVHC（ロック） | |
| （周囲条件） | 150 Ω (Lever not actuated) |
| 製品タイプ（図面） | AC charging cable with Vehicle Connector, open cable end, with locking option for U-lock, with protective cap |
| 充電モード（図面） | Level 2 |
| ハウジング材質（デザイン） | Plastic |
| ケーブル構造（材質） | 3 x 10 AWG + 1 x 18 AWG |
| 最大高度（寸法） | 5000 m (above sea level) |
| ケーブル抵抗（材質） | ≤ 0.00351 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| 充電基準（図面） | Type 1 |
| 可燃性評価（設計） | V0 |
| 導体の種類（材質） | straight |
| eCl@ss 9.0 (分類) | 27144705 |
| 素材ハンドル部分（デザイン） | Soft plastic |
| 材料合わせ面（設計） | Plastic |
| 素材保護キャップ（デザイン） | Soft plastic |
| 規格・規制（図面） | SAE J1772 |
| 作動レバー材質（設計） | Metal |
| 保護等級（寸法） | 3R (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| 外装シース、色（材質） | black |
| 最小曲げ半径（材質） | 255 mm (15 x diameter) |
| 外装材（材質） | TPE |
| ケーブル外径（材質） | 17 mm ±0.4 mm |
| 設計ライン（機械的特性） | C-Line |
| 抵抗器コーディング（周囲条件） | 480 Ω (Lever actuated) |
| 導体長さ（製品定義） | 5 m |
| ハウジングの色（機械的性質） | black |
| 接点の材質表面（設計） | Ag |
| 相数（周囲条件） | 1 |
| 剥離長さ（製品定義） | 60 mm ±15 mm |
| 挿入力（電気特性） | < 75 N |
| 配線規格・規制（材質） | UL 62 |
| 引抜力（電気特性） | < 75 N |
| カラーハンドル部（機械的性質） | black |
| 嵌合面の色（機械的性質） | black |
| 顧客によるばらつき（機械的特性） | On request |
| 最大充電電力（周囲条件） | 8 kW |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| カラー保護キャップ（機械的性質） | black |
| 車両コネクタの深さ（製品定義） | 236.10 mm |
| 車両コネクタ幅（製品定義） | 58.00 mm |
| 電源接点数（周囲条件） | 3 (L1, N, PE) |
| 車両コネクタの高さ（製品定義） | 151.10 mm |
| 信号接点数（周囲条件） | 2 (CP, CS) |
| 駆動部の色（機械的特性） | silver |
| 信号伝送の種類（周囲条件） | Pulse width modulation |
| 接続方法に関する注意（周囲条件） | Crimp connection, cannot be disconnected |
| 回路図操作説明書（図面） | |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 32 A |
| 電源接点の定格電圧（周囲条件） | 250 V AC |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
| 接続図車両コネクタのピン配置（図面） |
製品説明
CHARX connect, AC charging cable, with vehicle charging connector and open cable end, For alternating current (AC) charging electric vehicles (EV) with charging inputs for type 1 vehicles, With cap, w
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Connection diagramPin assignment of the Vehicle Connector
