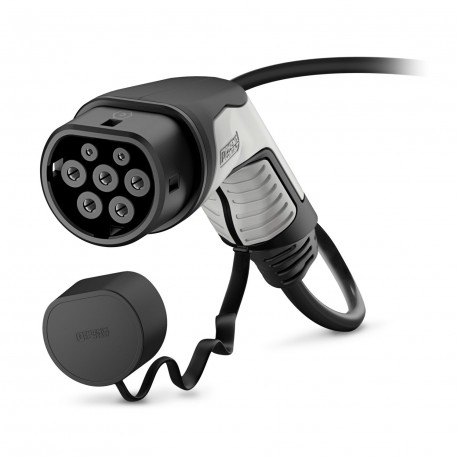

EV-T2G3C-1AC32A-5,0M6,0ES-CIR
EV-T2G3C-1AC32A-5,0M6,0ES-CIR 1113149 PHOENIX CONTACT Charging cable AC charging Cable AC charging connector..
$0.00米ドル
4194 在庫あり
主な仕様
EAN:Four trillion sixty three billion one hundred fifty one million thirty four thousand seven hundred eighty eight
（ケーブル）:You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab
キー順序:One million one hundred thirteen thousand one hundred forty nine
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | Four trillion sixty three billion one hundred fifty one million thirty four thousand seven hundred eighty eight |
| （ケーブル） | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| キー順序 | One million one hundred thirteen thousand one hundred forty nine |
| （図面） | |
| 主な販売 | XWBAAC - |
| 梱包単位 | 1 pcs |
| （寸法） | IP54 (Cap) |
| 中国RoHS（ケーブル） | Space of time for the intended use (FEUP): 10 years; |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 実行（図面） | C-Line black / gray |
| eCl@ss 9.0 (評価) | Twenty seven million one hundred forty four thousand seven hundred five |
| マテリアルキャップ（デザイン） | Soft plastic |
| 観察（描画） | |
| 製品タイプ（図面） | Charging Cable AC charging connector for vehicles, end of free cable, with cap |
| 充電モード（図面） | Mode 3, case C |
| メディアフェイスプラグ（デザイン） | Plastic |
| 標準荷重（図面） | Type 2 |
| ケーブルの種類（材質） | straight |
| ケーブルのクラス（材質） | Class 5 |
| マテリアルハウジング（デザイン） | Plastic |
| 高度最大（寸法） | 5000 m (above sea level) |
| 外装、カラー（材質） | black |
| ケーブルの構造（材質） | 3 x 6.0 mm2 + 1 x 0.5 mm2 |
| 可燃性クラス（設計） | V0 |
| 保護の指標（寸法） | IP44 (plugged in, the index of protection operating state and plugged in it can be assured only when both connecting elements are original products of Phoenix Contact products or standardized equivalent) |
| 最小曲げ半径（材質） | 192 mm (15 x diameter) |
| 外装材（材質） | TPE-U |
| 単位重量（包装を除く） | 0,000 g |
| グリップ部分の素材（デザイン） | Soft plastic |
| ケーブル外径（材質） | By 12.8 mm ±0.4 mm |
| ケーブルの抵抗（材質） | ≤ 0,00798 Ω/m (with respect to a power cable, at an ambient temperature of 20 °C) |
| ケーブルの認証（材質） | VDE |
| 規格・仕様（図面） | IEC 62196-2 |
| プラグのサイクル（電気特性） | > 10000 |
| 挿入力（電気特性） | < 100 N |
| 室温（サービス）（寸法） | -30 °C ... 50 °C |
| ケーブル長（製品の定義） | 5 m |
| ライン設計（機械特性） | C-Line |
| カラーハウジング（機械的特性） | black |
| 分離力（電気的特性） | < 100 N |
| フェーズ数（環境条件） | One |
| カラーフェイスプラグ（機械的特性） | black |
| キャップの色（機械的特性） | black |
| ケーブルの規格・仕様（材質） | prEN 50620 / DIN en 50620 |
| 耐性のコーディング（環境条件） | 220 Ω (between PE and PP) |
| 最大負荷出力（環境条件） | 8 kW |
| 接点材料の表面（デザイン） | Ag |
| グリップ部の色（機械的特性） | grey |
| 電源接点数（環境条件） | 3 (L1, N, PE) |
| 信号接点数（環境条件） | 2 (CP, PP) |
| クライアントのバリエーション（機械的特性） | On-demand |
| 周囲温度（保管・輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点定格電流（環境条件） | 32 To |
| 電源接点定格電圧（環境条件） | 250 V AC |
| 定格電流に関する注意事項（環境条件） | 2 To |
| 定格電圧に関する注意事項（環境条件） | 30 V AC |
| 信号の伝送の種類（環境条件） | Modulation of duration of impulses |
| 接続の種類に関する注意事項（環境条件） | Connection set, not separable |
| 車両用深度充電コネクタ（製品定義） | 215,90 mm |
| 車両用充電コネクタの高さ（製品定義） | 137,00 mm |
| 車両用充電コネクタの幅（製品の定義） | 70,00 mm |
| 概略図車両充電コネクタのピン配置（図面） | |
| 外形寸法充電停止中は、車両用充電コネクタがIEC 61851-1に基づくIP24以上の保護等級を保証する適切な保護ポイントに接続されていることを確認してください。保護ポイントを確立するには、車両用充電コネクタの寸法を参照してください。ダウンロードセクションでは、より詳細な寸法をご覧いただけます。（図面） |
製品説明
CHARX connect, AC charging cable with vehicle charging connector and open cable end, with cap, Black-grey housing colour, for alternating current (AC) charging electric vehicles (EV) with type 2 vehic
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Outline dimensionsMake sure that, during all the pause of charging, the charging connector for the vehicle is plugged into a save point suitable to guarantee a protection of at least IP24 according to IEC 61851-1. To create such a save point, use the dimensions of the charging connector for vehicles. In the downloads section can be found in the dimensions in more detail.
