EV-T2G3C-1AC32A-5,0M6,0ESBK11

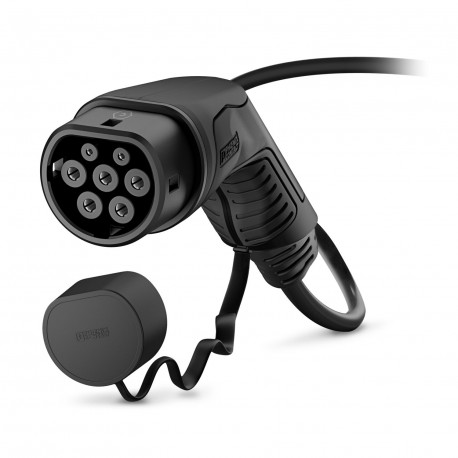

EV-T2G3C-1AC32A-5,0M6,0ESBK11 1097298 PHOENIX CONTACT AC charging cable, AC charging cable with Vehicle Conn..
$0.00米ドル
4034 在庫あり
主な仕様
:for installation at charging stations for electromobility (EVSE)
タイプ:AC charging cable
深さ:215.9 mm
幅:70 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| for installation at charging stations for electromobility (EVSE) | |
| タイプ | AC charging cable |
| 深さ | 215.9 mm |
| 幅 | 70 mm |
| コーディング | 220 Ω (between PE and PP) |
| デザイン | with protective cap |
| 身長 | 137 mm |
| 番号 | 3 (L1, N, PE) |
| 高度 | 5000 m (above sea level) |
| ケーブルタイプ | Class 5 |
| 応用 | for charging electric vehicles (EV) with alternating current (AC) via type 2 vehicle charging inlets |
| 貼り付けられたロゴ | PHOENIX CONTACT logo |
| ケーブル長 | 5 m |
| ケーブル重量 | max. 305.00 kg/km |
| 製品タイプ | AC charging cable |
| 充電モード | Mode 3, Case C |
| 色（ケーブル） | black (9005) |
| 定格電流 | 32 A |
| 定格電圧 | 250 V AC |
| 曲げ半径 | min. 96 mm (7.5x diameter) |
| 充電電力 | 8 kW |
| 製品ファミリー | CHARX connect comfort |
| ケーブル構造 | 3 x 6.0 mm² + 1 x 0.5 mm² |
| カラー（ハウジング） | black (9005) |
| 挿入力 | < 100 N |
| 記事の改訂 | 07 |
| ケーブル抵抗 | ≤ 0.0033 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| 充電電流 | 32 A |
| 剥ぎ取り長さ | 70 mm ±5 mm |
| 撤退部隊 | < 100 N |
| 充電規格 | Type 2 |
| 色（ハンドル部分） | black (9005) |
| 色（合わせ面） | black (9005) |
| 規格・規制 | IEC 62196-2 |
| 配線認証 | VDE |
| カラー（保護キャップ） | black (9005) |
| 外装材 | TPE-U |
| ケーブル外径 | 12.80 mm ±0.4 mm |
| 充電電流の種類 | AC single-phase |
| 材質（接触面） | Silver |
| 挿入/離脱サイクル | > 10000 |
| 信号伝送の種類 | Pulse width modulation |
| 配線規格・規制 | prEN 50620/DIN EN 50620 |
| 材質（ケーブル外皮） | TPE-U |
| 接続方法に関する注意 | Crimp connection, cannot be disconnected |
| シースの剥ぎ取り長さ | 70 mm ±5 mm |
| 周囲温度（動作） | -40 °C ... 50 °C |
| 保護等級（保護キャップ） | IP54 |
| 材質（車両充電コネクタ） | Plastic |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 保護等級（車両充電コネクタ） | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
製品説明
CHARX connect, AC charging cable, with vehicle charging connector and open cable end, For alternating current (AC) charging electric vehicles (EV) with type 2 vehicle charging inputs, With cap, Type 2
