EV-T2HPCC-DC500A-4,0M50ECBK11

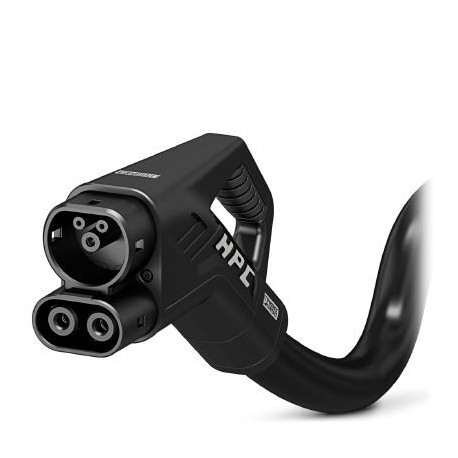

EV-T2HPCC-DC500A-4,0M50ECBK11 1087136 PHOENIX CONTACT DC charging cable, HPC-DC charging cable with cooled v..
$0.00米ドル
4258 在庫あり
主な仕様
GTIN:4055626882925
注文キー:1087136
（図面）:High Power Charging
（材料）:2x 8.8 mm Return hoses
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626882925 |
| 注文キー | 1087136 |
| （図面） | High Power Charging |
| （材料） | 2x 8.8 mm Return hoses |
| 梱包単位 | 1 |
| （寸法） | IP20 (when not plugged in, the required IP24 degree of protection must be ensured by other means, e.g., by a holder, see accessories) |
| タイプ（図面） | Without panel feed-through |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| 冷却剤（材料） | 50 % water, 50 % glycol (recommended: Glysofor N) |
| 関税番号 | 85444290 |
| （周囲条件） | 2x NTC (DC power wires inside) |
| （温度センサー） | 1050 W (Cable length: 6 m) |
| センサーの種類（ケーブル） | NTC |
| 製品タイプ（図面） | HPC-DC charging cable with cooled vehicle connector, cooled cable |
| 配線クラス（材質） | Class 6 |
| 充電モード（図面） | Mode 4 |
| ハウジング材質（デザイン） | Plastic |
| ケーブル構造（材質） | 5 x 25 mm² + 7 x 0.75 mm² |
| 最大高度（寸法） | 5000 m (above sea level) |
| ケーブル抵抗（材質） | ≤ 0.00078 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| 充電基準（図面） | CCS type 2 |
| 可燃性評価（設計） | V0 |
| シャットダウン温度（ケーブル） | 90 °C |
| 導体の種類（材質） | straight |
| eCl@ss 9.0 (分類) | 27144705 |
| 冷却技術（図面） | Water-glycol mixture as coolant in the vehicle connector and in the cable |
| ラベル（機械的特性） | 8.9 mm x 28.9 mm (customer logo on request) |
| 素材ハンドル部分（デザイン） | Soft plastic |
| 材料合わせ面（設計） | Plastic |
| 流量（温度センサー） | 2 l/min |
| 冷却ホース径（材質） | 1x 11.5 mm Supply hose |
| 規格・規制（図面） | IEC 62196-3-1 |
| 保護等級（寸法） | IP54 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| 外装シース、色（材質） | black |
| 最小曲げ半径（材質） | 535.5 mm (15 x diameter) |
| 外装材（材質） | EVM-1 in accordance with EN 50620 |
| （冷却ユニットの要件） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ケーブル外径（材質） | 35.7 mm ±0.4 mm |
| 設計ライン（機械的特性） | HPC |
| 抵抗器コーディング（周囲条件） | 1500 Ω (between PE and PP) |
| 導体長さ（製品定義） | 4 m |
| 接点の材質表面（設計） | Ag |
| リリーフ圧力（温度センサー） | 2.00 bar |
| 剥離長さ（製品定義） | 140 mm ±10 mm |
| 冷却能力（温度センサー） | 600 W (Cable length: 3 m) |
| 流量温度（温度センサー） | 10 °C |
| 挿入力（電気特性） | < 100 N |
| 配線規格・規制（材質） | DIN EN 50620 |
| 動作圧力（温度センサー） | 1.00 bar ... 2.00 bar |
| 引抜力（電気特性） | < 100 N |
| カラーハンドル部（機械的性質） | black |
| 嵌合面の色（機械的性質） | black |
| 最大充電電力（周囲条件） | 500 kW |
| 温度監視（周囲条件） | 2x NTC (replaceable, front DC contacts) |
| 周囲温度（動作）（寸法） | -30 °C ... 40 °C |
| 中国RoHS（冷却ユニットの要件） | Environmentally Friendly Use Period = 10; |
| 車両コネクタの深さ（製品定義） | 285.20 mm |
| 車両コネクタ幅（製品定義） | 72.00 mm |
| 通信インターフェース（周囲条件） | CAN bus for reading the temperature and leakage sensor data |
| 電源接点数（周囲条件） | 3 (PE, DC+, DC-) |
| 車両コネクタの高さ（製品定義） | 181.20 mm |
| 信号接点数（周囲条件） | 2 (CP, PP) |
| 信号伝送の種類（周囲条件） | Pulse width modulation with modulated Powerline communication according to ISO/IEC 15118 / DIN SPEC 70121 |
| 最大許容圧力（温度センサー） | 4.00 bar |
| 接続方法に関する注意（周囲条件） | cannot be disconnected |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 60 °C |
| 電源接点の定格電流（周囲条件） | 500 A |
| 電源接点の定格電圧（周囲条件） | 1000 V DC |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
| 回路図車両コネクタのピン割り当て（図面） | |
| 概略図セントラルシステム：冷却ユニットとコントローラーは外部に設置され、複数の充電ステーション（各充電ステーションには熱交換器が備えられています）に電力を供給します。冷却はチラーを用いて積極的に行われます。（図面） | |
| 概略図コンバインド充電システム（CCS）の原理 - 従来のAC充電と急速DC充電の両方をサポートする、電気自動車向けの標準準拠充電システム。両方の車両コネクタがCCS車両インレットに適合します。（図面） | |
| 寸法図車両コネクタは、充電中および充電中、IEC 61851-1に準拠したIP24以上の保護等級を確保できる適切な静止位置に配置されていることを確認してください。この静止位置を設定するには、車両コネクタの寸法を参照してください。詳細な仕様はダウンロードエリアでもご覧いただけます。（図面） |
製品説明
CHARX connect, HPC-DC charging cable, with cooled vehicle charging connector and cooled cable, for direct current (DC) charging of electric vehicles (EV), without feedthrough, with digital temperature
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingEnsure that the vehicle connector is placed in an appropriate resting position that ensures a minimum protection rating of IP24 in accordance with IEC 61851-1 for the entire time between charging. Use the dimensions of the vehicle connector to create this type of resting position. Detailed specifications can also be found in the download area.
