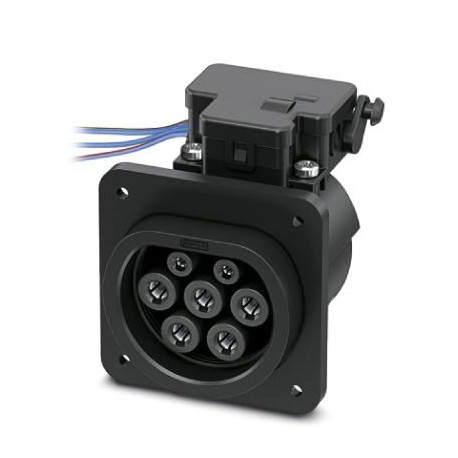

EV-T2M3SE12-3AC32A-0,18M-WBX
EV-T2M3SE12-3AC32A-0,18M-WBX 1064475 PHOENIX CONTACT Connector charging infrastructure for charging with alt..
$0.00米ドル
3266 在庫あり
主な仕様
EAN:Four trillion fifty five billion six hundred twenty six million seven hundred forty one thousand seven hundred twenty seven
キー順序:One million sixty four thousand four hundred seventy five
（図面）:
主な販売:XWBADC -
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million seven hundred forty one thousand seven hundred twenty seven |
| キー順序 | One million sixty four thousand four hundred seventy five |
| （図面） | |
| 主な販売 | XWBADC - |
| ライフ（ロック） | > 10000 cycles of load |
| 梱包単位 | 1 pcs |
| （寸法） | 185 mm ±10 mm (End of cable compacted 8 mm) |
| （アクチュエータロック） | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| ETIM 6.0 (eCl@ss) | EC002898 |
| ETIM 7.0 (eCl@ss) | EC002898 |
| 素材（デザイン） | Plastic |
| ケーブル長（ロック） | 0.5 m |
| 実行（図面） | Connection by screw protection cap in the rear |
| eCl@ss 9.0 (評価) | Twenty seven million one hundred forty four thousand seven hundred six |
| （個人ドライバー） | IP54 (with protective cap; see accessories) |
| ライン設計（実装） | Standard |
| ロックシステム（材質） | Lock in a state connected with an actuator interlock |
| 製品タイプ（図面） | Connector charging infrastructure for charging with alternating current (AC) electric vehicles, compatible with charging connectors for infrastructure |
| テンションロック（材質） | 12 V |
| 充電モード（図面） | Mode 3, case B |
| カラーハウジング（マウント） | black |
| 標準荷重（図面） | Type 2 |
| 中国RoHS（アクチュエータロック） | Space of time for the intended use (FEUP): 10 years; |
| REACh SVHC（アクチュエータロック） | Lead 7439-92-1 |
| ロックの検出（材質） | existing |
| （機械的特性） | max. 10 mm (wall Mount, front, to use the actuator to lock) |
| 個別ドライバーN（寸法） | BU |
| 深さ（製品の定義） | 76.2 mm |
| ドライバーCP（寸法） | WH |
| 個別ドライバーCS（寸法） | RD |
| 個別ドライバーL1（寸法） | |
| 個別ドライバーL2（寸法） | BK |
| 個別ドライバーL3（寸法） | GY |
| 個別ドライバーPE（寸法） | GN/YE |
| ロックされた現在の最大エンジン（ロック） | 1 To |
| モーター電流標準ロック（ロック） | 0.2 To |
| 電源標準モーター（ロック） | 12 V |
| 室温（サービス）（ロック） | -30 °C ... 50 °C |
| 単位重量（包装を除く） | 0,000 g |
| 幅（製品の定義） | 75 mm |
| 高度上限（ドライバー個人） | 5000 m (above sea level) |
| 高さ（製品の定義） | 96 mm |
| 規格・仕様（図面） | IEC 62196-2 |
| クライアントのバリエーション（マウント） | On-demand |
| 適応推奨時期（ロック） | 600 ms |
| プラグのサイクル（電気特性） | > 10000 |
| パワーロック（ロック）時の最大滞留時間 | 1000 ms |
| 挿入力（電気特性） | < 100 N |
| ケーブル長（製品の定義） | 0.18 m |
| 保護指数（個人ドライバー） | IP44 (inserted) |
| ケーブルの種類（製品の定義） | Individual drivers |
| 図の状態ロックアクチュエータロック（図面） | |
| 分離力（電気的特性） | < 100 N |
| フェーズ数（環境条件） | Three |
| 緊急時の機械的ロック解除（材質） | existing |
| 接続の種類に関する注意事項（図面） | Connection set, not separable |
| ケーブルの構造（製品の定義） | 5x 6,0 mm2 + 2x 0.5 mm2 |
| ドリルの寸法（製品の定義） | 60 mm x 60 mm |
| 外形寸法外形寸法（図面） | |
| 入力パスまたは出力後の一時停止時間（ロック） | 3 s |
| 室温（サービス）（ドライバー個別） | -30 °C ... 50 °C |
| 負荷電流の種類（環境条件） | AC three-phase |
| 最大負荷出力（環境条件） | 22 kW |
| 接点材料の表面（デザイン） | Ag |
| 最大壁厚（機械的特性） | max. 50 mm (Mounting on rear wall, maximum specification standards for charging connectors for infrastructures) |
| 電源接点数（環境条件） | 5 (L1, L2, L3, N, PE) |
| ロック検出の最大電圧（ロック） | 30 V |
| 信号接点数（環境条件） | 2 (CP, PP) |
| モーターの供給電圧の可能な範囲（ロック） | 9 V ... 16 V |
| 電源接点定格電流（環境条件） | 32 To |
| 電源接点定格電圧（環境条件） | 480 V AC |
| 定格電流に関する注意事項（環境条件） | 2 To |
| 定格電圧に関する注意事項（環境条件） | 30 V AC |
| 固定穴の直径（機械的特性） | 7,00 mm (ø) |
| 取り付け可能位置（機械特性） | Mounting on back wall |
| アクチュエータインターロックの個々のねじ（寸法） | BU/RD |
| 信号の伝送の種類（環境条件） | Modulation of duration of impulses |
| 取付位置アクチュエータロック（機械的特性） | In the upper center |
| 接続の種類に関する注意事項（環境条件） | Connection set, not separable |
| 周囲温度（保管・輸送）（ドライバー個別） | -40 °C ... 80 °C |
| 取り付け位置の制限（機械的特性） | Just tilt the front from 0 to 90 degrees as possible, see figure |
| 保護キャップのネジによる接続（機械的特性） | only possible on the back side |
| 概略図インフラ用充電コネクタの検出（図面） | |
| 接続図貨物ボックスインフラストラクチャのピンの配置（図面） | |
| 概略図壁取り付け後壁の厚さ（最大50 mm、保護キャップ付きフェニックスコンタクト最大22 mm）（図面） | |
| 概略図背面のネジ保護キャップによる前面取り付け接続。前面取り付けは、アクチュエータロックを取り外した場合にのみ可能です。そのため、アクチュエータロックが取り付けられていない充電インフラ（EV-T2M3SE-...E0...、例：1621729）の使用をお勧めします。アクセサリ製品（EV-T2SC）の保護キャップの接続ネジは、背面側のみ可能です。壁厚は10 mm以下である必要があります。前面に挿入されるシャッターフレームは、ハウジング壁の平坦な面と揃い、充電インフラを完全に囲む必要があります。（図面） |
製品説明
CHARX connect, Infrastructure charging box, screw connection with protective cover at the rear, For charging electric vehicles (EV) with alternating current (AC), Compatible with charging connectors f
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Drawing of connectionArrangement of pins of the cargo box infrastructure
