EV-T2M3SE12-3AC32A-0,7M6,0E15

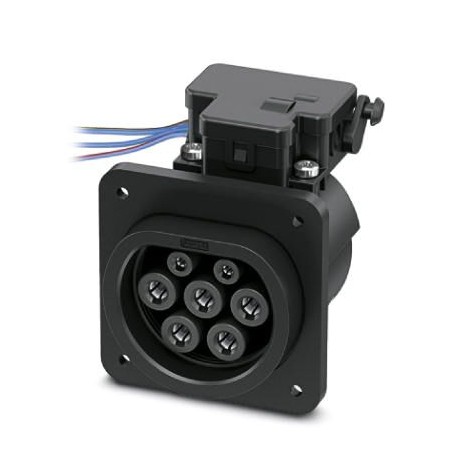

EV-T2M3SE12-3AC32A-0,7M6,0E15 1627785 PHOENIX CONTACT Infrastructure Socket Outlet for charging electric veh..
$0.00米ドル
3678 在庫あり
主な仕様
GTIN:4055626379302
注文キー:1627785
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626379302 |
| 注文キー | 1627785 |
| （図面） | |
| 梱包単位 | 1 |
| （寸法） | IP54 (with protective cover, see accessories) |
| 注記（図面） | Optimized insertion and withdrawal forces |
| タイプ（図面） | Rear protective cover screw connection |
| UNSPSC 11（ETIM） | 39121522 |
| ETIM 3.0（eCl@ss） | EC002061 |
| ETIM 4.0（eCl@ss） | EC002061 |
| ETIM 5.0 (eCl@ss) | EC001321 |
| ETIM 6.0 (eCl@ss) | EC002898 |
| ETIM 7.0 (eCl@ss) | EC002898 |
| 素材（デザイン） | Plastic |
| UNSPSC 13.2 (ETIM) | 39121522 |
| UNSPSC 18.0（ETIM） | 39121522 |
| UNSPSC 19.0 (ETIM) | 39121522 |
| UNSPSC 20.0（ETIM） | 39121522 |
| UNSPSC 21.0（ETIM） | 39121522 |
| UNSPSC 6.01（ETIM） | 30211923 |
| （ロックアクチュエータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| UNSPSC 12.01 (ETIM) | 39121522 |
| 関税番号 | 85444290 |
| UNSPSC 7.0901 (ETIM) | 39121522 |
| （製品定義） | 0.5 m (Locking actuator cables) |
| デザインライン（マウント） | Standard |
| 耐用年数（ロック） | > 10000 load cycles |
| ロックタイプ（材質） | Locking in the inserted state with a locking mechanism |
| 製品タイプ（図面） | Infrastructure Socket Outlet for charging electric vehicles with alternating current (AC), compatible with Infrastructure Plugs |
| （機械的性質） | max. 10 mm (Front mounting, when using the locking mechanism) |
| 充電モード（図面） | Mode 3, Case B |
| ハウジングカラー（マウント） | black |
| ケーブルの長さ（ロック） | 0.5 m |
| 深さ（製品定義） | 76.2 mm |
| ロック電圧（材質） | 12 V |
| 最大高度（寸法） | 5000 m (above sea level) |
| 幅（製品定義） | 75 mm |
| 高さ（製品定義） | 96 mm |
| 充電基準（図面） | Type 2 |
| ロック検出（材質） | available |
| eCl@ss 4.0（分類） | 27140800 |
| eCl@ss 4.1 (分類) | 27140800 |
| eCl@ss 5.0 (分類) | 27143400 |
| eCl@ss 5.1 (分類) | 27143400 |
| eCl@ss 6.0 (分類) | 27143400 |
| eCl@ss 7.0 (分類) | 27449001 |
| eCl@ss 8.0 (分類) | 27449001 |
| eCl@ss 9.0 (分類) | 27144706 |
| 中国RoHS（ロックアクチュエータ） | Environmentally Friendly Use Period = 10; |
| REACh SVHC（ロッキングアクチュエータ） | |
| 顧客バリエーション（取り付け） | On request |
| 規格・規制（図面） | IEC 62196-2 |
| 保護等級（寸法） | IP44 (plugged in) |
| ボア寸法（製品定義） | 60 mm x 60 mm |
| ケーブル構造（製品定義） | 5x 6.0 mm² + 2x 0.5 mm² |
| 導体長さ（製品定義） | 0.7 m (AC cables) |
| 接点の材質表面（設計） | Ag |
| 相数（周囲条件） | 3 |
| 推奨適応時間（ロック） | 600 ms |
| 導体の種類（製品定義） | Single wires |
| 挿入力（電気特性） | < 100 N (Optimized) |
| 機械的緊急解放（材質） | available |
| 接続方法に関する注意事項（図面） | Crimp connection, cannot be disconnected |
| 引抜力（電気特性） | < 100 N (Optimized) |
| 周囲温度（動作）（ロック） | -30 °C ... 50 °C |
| モーターの最大逆電流（ロック） | 1 A |
| 最大壁厚（機械的性質） | max. 50 mm (Rear panel mounting, normative maximum specification for infrastructure plug) |
| 最大充電電力（周囲条件） | 22 kW |
| ロック時の標準的なモータ電流（ロック） | 0.2 A |
| モーターの標準的な電源（ロック） | 12 V |
| 周囲温度（動作）（寸法） | -30 °C ... 50 °C |
| 電源接点数（周囲条件） | 5 (L1, L2, L3, N, PE) |
| 進入または退出パス後の一時停止時間（ロック） | 3 s |
| 充電電流の種類（周囲条件） | AC 3-phase |
| 逆電流による最大滞留時間（ロック） | 1000 ms |
| 取付穴径（機械的性質） | 7.00 mm (ø) |
| 信号接点数（周囲条件） | 2 (CP, PP) |
| ロック検出の最大電圧（ロック） | 30 V |
| 信号伝送の種類（周囲条件） | Pulse width modulation |
| 寸法図寸法図（図面） | |
| 接続方法に関する注意（周囲条件） | Crimp connection, cannot be disconnected |
| モーターへの電源供給可能範囲（ロック） | 9 V ... 16 V |
| 挿入/抜去サイクル（電気特性） | > 10000 |
| 取り付け可能位置（機械的特性） | Rear panel mounting |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 電源接点の定格電流（周囲条件） | 32 A |
| 電源接点の定格電圧（周囲条件） | 480 V AC |
| 信号接点の定格電流（周囲条件） | 2 A |
| 信号接点の定格電圧（周囲条件） | 30 V AC |
| 図ロックアクチュエータのロック状態（図面） | |
| 取り付け位置の制限（機械的特性） | Only 0 to 90 degree frontal inclination possible, see figure |
| 保護カバーのねじ接続（機械的性質） | only rear mounting possible |
| 概略図インフラプラグの検出（図面） | |
| ロッキングアクチュエータの取り付け位置（機械的特性） | Top center |
| 接続図インフラコンセントのピン配置（図面） | |
| 概略図背面取り付け時のパネル厚さ（最大50 mm、フェニックスコンタクト保護カバー付き、最大22 mm）（図面） | |
| 回路図前面取り付け、背面保護カバーのネジ接続。前面取り付けは、ロッキングアクチュエータを取り外した場合にのみ可能です。ロッキングアクチュエータが組み込まれていないインフラ用コンセント（EV-T2M3SE-...E0...、例：1621729）の使用をお勧めします。アクセサリ製品（EV-T2SC）の保護カバー用ネジ接続は、背面取り付けのみに対応しています。パネルの厚さは10 mm以下である必要があります。前面からスライドさせて取り付けるシーリングフレームは、ハウジングパネルの平面部と面一に接触し、インフラ用コンセントを完全に囲む必要があります。（図面） |
製品説明
CHARX connect basic, Infrastructure socket, Rectangular, Optimized plug-and-take forces, for charging electric vehicles (EV) with alternating current (AC), Type 2, IEC62196-2, 32 A / 480 V (AC), Singl
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Connection diagramPin assignment of Infrastructure Socket Outlet
