EV-T2M3SE24-3AC32A-0,7M6,0E14

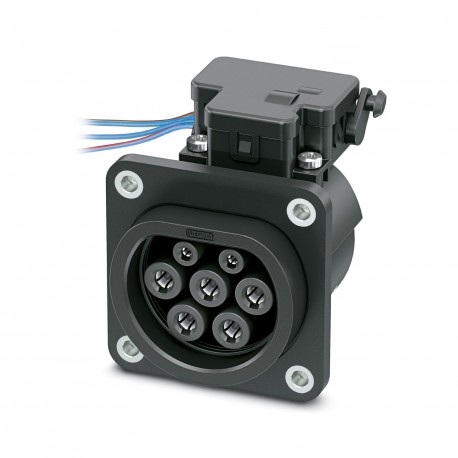

EV-T2M3SE24-3AC32A-0,7M6,0E14 1627987 PHOENIX CONTACT Socket Outlet
$0.00米ドル
3757 在庫あり
主な仕様
:compatible with infrastructure charging plugs
デザイン:optimized insertion and withdrawal forces
番号:5 (L1, L2, L3, N, PE)
高度:5000 m (above sea level)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| compatible with infrastructure charging plugs | |
| デザイン | optimized insertion and withdrawal forces |
| 番号 | 5 (L1, L2, L3, N, PE) |
| 高度 | 5000 m (above sea level) |
| ケーブルタイプ | Single wires |
| 応用 | for charging electric vehicles (EV) with alternating current (AC) |
| 貼り付けられたロゴ | PHOENIX CONTACT logo |
| ケーブル長 | 0.5 m |
| ケーブル重量 | 7.00 kg/km |
| 製品タイプ | Infrastructure charging socket |
| 充電モード | Mode 3, Case B |
| 定格電流 | 32 A |
| 定格電圧 | 480 V AC |
| 曲げ半径 | min. 15 mm |
| 充電電力 | 26.6 kW |
| 製品ファミリー | CHARX connect |
| ケーブル構造 | 4 x 0.5 mm² |
| カラー（ハウジング） | black (9005) |
| 挿入力 | < 100 N (Optimized) |
| ケーブル抵抗 | ≤ 37.1 Ω/m |
| 充電電流 | 32 A |
| ロック認識 | available |
| 撤退部隊 | < 100 N (Optimized) |
| 充電規格 | Type 2 |
| 動作電圧 | 24 V |
| 材質（ハウジング） | Plastic |
| 単線、カラー | BU/RD, BU/GN, BU/YE, BU/BN |
| 規格・規制 | IEC 62196-2 |
| 取り付け穴径 | 7.00 mm (ø) |
| ケーブル外径 | 1.60 mm ±0.02 mm |
| ポジションの数に注意してください | 4-pos. |
| 充電電流の種類 | AC 3-phase |
| 材質（接触面） | Silver |
| 挿入/離脱サイクル | > 10000 |
| 推奨適応時間 | 600 ms |
| 信号伝送の種類 | Pulse width modulation |
| 機械式緊急解放 | available |
| モーターの逆電流 | max. 0.5 A |
| 接続方法に関する注意 | Crimp connection, cannot be disconnected |
| 耐用年数挿入サイクル | > 10000 load cycles |
| 取り付けタイプ 保護カバー | front (available separately) |
| 周囲温度（動作） | -30 °C ... 50 °C |
| ロックアクチュエータの位置 | top center |
| ロック時の典型的なモータ電流 | 0.05 A |
| 進入または退出パス後の一時停止時間 | 3 s |
| 逆電流の最大滞留時間 | 1 s |
| ロック検出の最大電圧 | 30 V |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| モーターの可能な電源範囲 | 22 V ... 26 V |
| 取り付けタイプ インフラ充電ソケット | Rear panel mounting (0 to 90 degree frontal inclination possible) |
製品説明
CHARX connect, Infrastructure charging box, front cover screw connection, Optimized plug-in and unplug forces, For charging electric vehicles (EV) with alternating current (AC), Compatible with chargi
