F-MS 12 ST

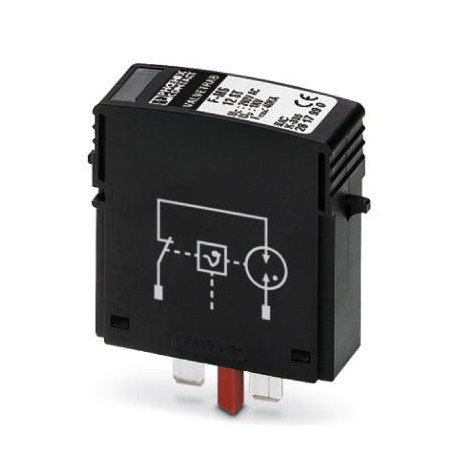

F-MS 12 ST 2817990 PHOENIX CONTACT Type 2 surge protection plug
$0.00米ドル
4660 在庫あり
主な仕様
GTIN:4017918163648
注文キー:2817990
（一般的な）:≤ 0.1 kV (at 3 kA)
カタログページ:Page 63 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918163648 |
| 注文キー | 2817990 |
| （一般的な） | ≤ 0.1 kV (at 3 kA) |
| カタログページ | Page 63 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （UL仕様） | EN 61643-11 2012 |
| 関税番号 | 85363010 |
| （周囲条件） | TT |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Male |
| 色（周囲条件） | jet black RAL 9005 |
| 応答時間 tA (一般) | ≤ 100 ns |
| SPDタイプ（接続データ） | 4CA |
| 深さ（主要な商業データ） | 55.3 mm |
| 幅（主要商業データ） | 17.5 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 52.4 mm |
| 公称電圧 UN（一般） | 240/415 V AC (TN - only N-PE) |
| UTにおけるTOV行動（一般） | 1200 V AC (200 ms / withstand mode) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 残留電圧ウレス（一般） | ≤ 0.4 kV (at In) |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | on base element |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | N-G |
| 1個あたりの重量（梱包を除く） | 35.560 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 電圧保護レベルアップ（一般） | ≤ 1.5 kV |
| 接続方法（保護回路） | pluggable |
| 水平ピッチ（主要商業データ） | 1 Div. |
| PCの待機時消費電力（一般） | ≤ 1.5 mVA |
| 最大連続電圧UC（一般） | 260 V AC |
| 保護モード（周囲条件） | N-PE |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 1 |
| 規格・規制（UL規格） | IEC 61643-11 2011 |
| 配電システム（接続データ） | Single phase |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN |
| IEC試験分類（周囲条件） | II |
| 電流遮断定格Ifiに従う（一般） | 100 A (260 V) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 公称放電電流 In(8/20) µs (一般) | 20 kA |
| 最大放電電流 Imax(8/20) µs (一般) | 40 kA |
| 公称放電電流 In(NG) (接続データ) | 20 kA |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 測定限界電圧MLV（NG）（接続データ） | 1490 V |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 6 kV（1.2/50）µsにおける波頭放電電圧（一般） | ≤ 1.5 kV |
| 最大連続動作電圧MCOV（NG）（接続データ） | 260 V AC |
| アレスターはCHECKMASTERのソフトウェアバージョンからテストできます: (周囲条件) | From SW rev. 1.10 |
製品説明
Plug-in protection against type 2 surges, with N-PE sum current arc arrester, for base element.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
