FA MCR-EX-FD-TUI-UI-2REL-UP

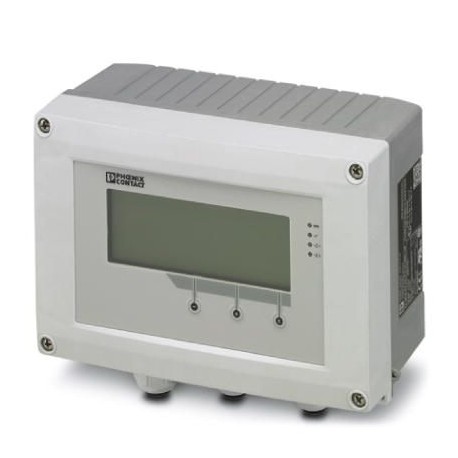

FA MCR-EX-FD-TUI-UI-2REL-UP 2907781 PHOENIX CONTACT Digital display
$0.00米ドル
4250 在庫あり
主な仕様
GTIN:4055626232157
注文キー:2907781
（一般的な）:Ex ia IIA
カタログページ:Page 181 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626232157 |
| 注文キー | 2907781 |
| （一般的な） | Ex ia IIA |
| カタログページ | Page 181 (C-5-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 1 V ... 5 V |
| CSA（一般） | Associated Apparatus |
| （出力データ） | 200 mA |
| ATEX（一般） | II (1) G [Ex ia Ga] IIC |
| （電源） | II (1) D [Ex ia Da] IIIC |
| グループ（一般） | Ex ia IIC |
| 原産国 | DE (Germany) |
| CSA（電源） | Associated Apparatus |
| ATEX（電源） | II (1) G [Ex ia Ga] IIC |
| リップル（入力データ） | < 10 mVPP(1000 Ω) |
| 関税番号 | 90330090 |
| （周囲条件） | -100 mV ... 100 mV |
| 適合性（一般） | CE-compliant |
| FM承認（一般） | AIS / I / 1 / ABCDEFG |
| 騒音放出（一般） | IEC 61326, class A |
| ノイズ耐性（一般） | IEC 61326 / NAMUR NE 21 |
| 出力名（入力データ） | Voltage output |
| UL、米国/カナダ（一般） | UL 61010 Recognized |
| 出力名（出力データ） | Transistor output, active |
| 適合（電源） | CE-compliant |
| 連絡先の種類（出力データ） | Transistor |
| FM認証（電源） | AIS / I / 1 / ABCDEFG |
| D/A解像度（入力データ） | 13 bit |
| 深さ（主要な商業データ） | 96 mm |
| 試験電圧（電源） | 2500 V |
| 幅（主要商業データ） | 199 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 160 mm |
| 最大高度（寸法） | < 2000 m (Above sea level) |
| ノイズ放出（電源） | IEC 61326, class A |
| ノイズ耐性（電源） | IEC 61326 / NAMUR NE 21 |
| UL、米国/カナダ（電源） | UL 61010 Recognized |
| 出力数（入力データ） | 1 |
| ハウジング材質（電源） | PBT GF30 |
| 出力数（出力データ） | 1 |
| 保護クラス（電源） | II |
| 最大出力電流（入力データ） | < 22 mA |
| 最大出力電圧（入力データ） | < 11 V |
| 取り付け位置（電源） | Max. viewing angle range +/- 45° from the centre line of the display in every direction |
| 出力の説明（出力データ） | Open collector output |
| 保護等級（寸法） | IP67 |
| 入力信号（周囲条件） | Voltage |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| 汚染度（電源） | 2 |
| 電圧出力信号（入力データ） | 0 V ... 10 V |
| 過電圧カテゴリー（電源） | II |
| 最大スイッチング電流（出力データ） | 3 A |
| 最小スイッチング電流（出力データ） | 10 mA |
| 消費電力（スイッチング出力） | ≤ 6.9 W |
| 1個あたりの重量（梱包を除く） | 1,450.000 g |
| 入力数（周囲条件） | 1 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes |
| 最大入力電流（周囲条件） | < 150 mA |
| 最大スイッチング電圧（出力データ） | 28 V |
| 最小スイッチング電圧（出力データ） | 12 V |
| 供給電圧範囲（スイッチング出力） | 24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50 Hz ... 60 Hz) |
| 最大入力電圧（周囲条件） | ± 35 V (≥ 1 V) |
| テスト電圧入力/出力（電源） | 500 V |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA +10 % |
| 電圧入力信号（周囲条件） | 0 V ... 10 V |
| 接続技術（周囲条件） | 2, 3, 4-wire |
| 周囲温度（動作）（寸法） | -40 °C ... 50 °C (The readability of the display is no longer guaranteed at temperatures below -30 °C (-22 °F).) |
| 利用可能な入力ソース（周囲条件） | Thermocouples |
| 負荷/出力負荷電流出力（入力データ） | ≤ 500 Ω (22 mA) |
| 入力の説明（周囲条件） | Universal input |
| テスト電圧入力/電源（電源） | 2500 V |
| テスト電圧出力/電源（電源） | 2500 V |
| 送信機供給電流（周囲条件） | < 30 mA (Short-circuit and overload protection) |
| 送信機電源電圧（周囲条件） | > 16 V (22 mA) |
| 入力抵抗電流入力（周囲条件） | 10 Ω |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 送信機供給電圧範囲（周囲条件） | 22.8 V ... 27.6 V (No-load) |
| 電圧入力の入力抵抗（周囲条件） | > 1 MΩ |
| 使用可能なセンサーの種類（TC）（周囲条件） | J, K, T, N, B, S, R, U. L, C, D |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors |
製品説明
Ex i, Multifunctional process indicator in the field box for monitoring and displaying analogue measured values. Universal inputs allow connection of current, voltage, RTDs, and thermocouples. 2 switc
