FB-2SP/E

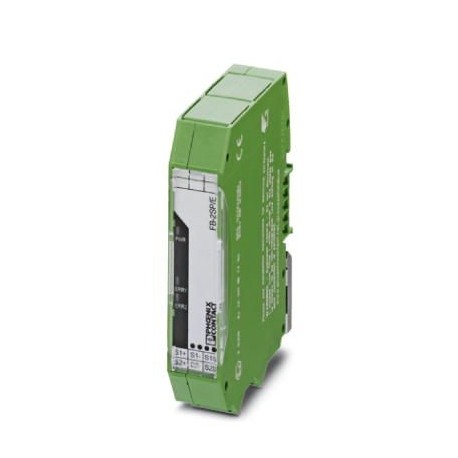

FB-2SP/E 2316052 PHOENIX CONTACT Device coupler
$0.00米ドル
3379 在庫あり
主な仕様
GTIN:4055626000916
注文キー:2316052
カタログページ:Page 513 (C-6-2017)
深さ（注）:70.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626000916 |
| 注文キー | 2316052 |
| カタログページ | Page 513 (C-6-2017) |
| 深さ（注） | 70.4 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| 高さ（注） | 89.7 mm |
| （安全性データ） | IIC |
| 原産国 | US (United States) |
| ATEX（安全データ） | Sira 14ATEX4018X; II 3(3)GEx nA [ic] IIC T4 Gc;Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| グループ（安全性データ） | IIC |
| IECEx（安全データ） | IECEx SIR 14.0011X;Ex nA [ic] IIC T4 Gc;Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| ショック（安全データ） | 15g, 11 ms |
| 関税番号 | 85389099 |
| トルク（電源） | 0.5 Nm ... 0.6 Nm |
| ATEX（シリアルインターフェース） | Sira 14ATEX4018X; II 3(3)GEx nA [ic] IIC T4 Gc;Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| グループ（シリアルインターフェース） | IIC |
| IECEx（シリアルインターフェース） | IECEx SIR 14.0011X;Ex nA [ic] IIC T4 Gc;Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| 指定（安全性データ） | Standards/regulations |
| 色（周囲条件） | green |
| インターフェース1（電源） | Foundation Fieldbus and PROFIBUS PA Segment |
| 試験の種類（安全性データ） | Corrosive resistance in acc. to ANSI-ISA 71.04-1985 - Severity level G3 |
| ポート数（電源） | 2 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| インダクタンスLi（電源） | 0 µH |
| CSA、米国/カナダ（安全データ） | Class I, Div. 2, Groups A,B,C,DEx nL IIC T4 FNICO, Ex ic IIC T4 FISCO icEx nA [nL] IIC T4, Ex nA [ic] IIC T4Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spursClass I, Zone 2AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO icAEx nA [nL] IIC T4, AEx nA [ic] IIC T4AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
| 供給電圧範囲（一般） | 10.5 V DC ... 32 V DC (via FB-ET/E) |
| 正味重量（周囲条件） | 109.4 g |
| 接続方法（電源） | Pluggable COMBICON screw connection for each spur |
| 保護等級（寸法） | IP20 |
| フィールドバス財団（安全データ） | FF-846 |
| CSA、米国/カナダ（シリアルインターフェース） | Class I, Div. 2, Groups A,B,C,DEx nL IIC T4 FNICO, Ex ic IIC T4 FISCO icEx nA [nL] IIC T4, Ex nA [ic] IIC T4Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spursClass I, Zone 2AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO icAEx nA [nL] IIC T4, AEx nA [ic] IIC T4AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
| 最大消費電流（一般） | 3.5 mA (No-load) |
| 規格・規制（安全データ） | Shock and vibration in acc. with EN 61131-2 and EN 50178 |
| 終端抵抗（電源） | via FB-ET/E |
| 振動（動作）（安全データ） | 1g, 10 Hz ... 150 Hz |
| 1個あたりの重量（梱包を除く） | 109.400 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 最大出力電圧Uo（電源） | Ui |
| 最大出力電流（電源） | 45 mA (per spur) |
| 出力定格電圧（電源） | ≤ 32 V (each spur) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 取り付け位置（周囲条件） | On horizontal DIN rail NS 35 in acc. with EN 60715 |
| 最大出力電力 Po (シリアルインターフェース) | Uox Io |
| フィールドバス財団（周囲条件） | FF-846 |
| 最大出力電流 Io (シリアルインターフェース) | 50 mA (per spur) |
| 最大出力電圧Uo（シリアルインターフェース） | Ui |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C (depending on set rated current) |
| 導体断面積（固体最大）（一般） | 0.20 mm² |
| 導体断面積（最小）（一般） | 2.50 mm² |
| 最大外部容量 Co (シリアルインターフェース) | 60 nF |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 12 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積最大可とう性（一般） | 0.20 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 2.50 mm² |
| 最大外部誘導性 Lo (シリアルインターフェース) | 250 µH |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 最大AWG導体断面積、フレキシブル（一般） | 12 |
| 最小AWG導体断面積、フレキシブル（一般） | 24 |
製品説明
Device coupler for Foundation Fieldbus and PROFIBUS-PA extensions with connections for 2 splice taps with fieldbus devices
