FK-MCP 1,5/ 5-STF-3,5BD11-GNDQ

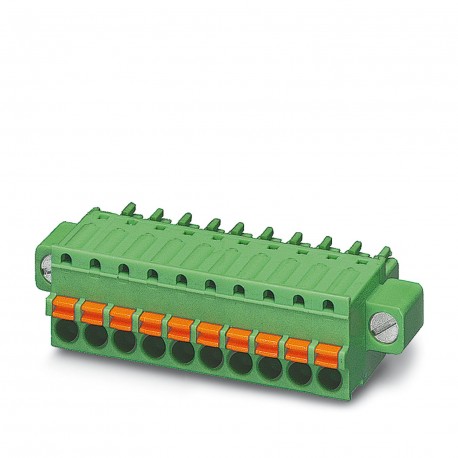

FK-MCP 1,5/ 5-STF-3,5BD11-GNDQ 1107051 PHOENIX CONTACT Connector for printed circuit board, number of poles:..
$0.00米ドル
4223 在庫あり
主な仕様
:Cross-section: 0.34 mm²; Length: 7 mm
ステップ:3.5 mm
結果:Approved Test
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Cross-section: 0.34 mm²; Length: 7 mm | |
| ステップ | 3.5 mm |
| 結果 | Approved Test |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 27.8 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 12.4 mm |
| 長さ [l] | 20.8 mm |
| ショックタイプ | Semi-sinusoidal |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 9 mm |
| プラグサイクル | 25 |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 工事 | Standard |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | Printed Circuit Board Connector |
| 記事レビュー | 00 |
| ロックシステム | Screw lock |
| 行数 | 1 |
| 製品ファミリー | FK-MCP 1.5/.. -STF |
| 熱応力 | 100 °C/168 h |
| クランプフランジ | Overhead clamping (screw) |
| カラー（ハウジング） | Green (6021) |
| 接続タイプ | Push-in spring connection |
| 名目セクション | 1.5 mm² |
| 極数 | 5 |
| テストの指示 | X, Y, and Z axes |
| コネクタシステム | COMBICON MC 1.5 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| サイクル数 | 25 |
| 腐食疲労 | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| 締め付けトルク | 0.3 Nm |
| 包装の種類 | Boxed Packaging |
| 接触抵抗 | 2 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 耐えられるAC電圧 | 1.39 kV |
| 断熱材 | PA |
| AWG導体セクション | 26 ... 16 |
| カラー（駆動要素） | Orange (2003) |
| 接触抵抗R1 | 2 mΩ |
| 接触抵抗R2 | 2.2 mΩ |
| 墜落の持続時間 | 18 ms |
| プラグイン力約 | 7 N |
| 公称電圧（II/2） | 320 V |
| テストされた極の数 | 20 |
| サイジング電圧（III/3） | 160 V |
| 軸ごとのテスト期間 | 2.5 h |
| 接点接続タイプ | Female |
| 剛性導体セクション | 0.14 mm² ... 1.5 mm² |
| 表面特性 | Malleable cast iron tinning |
| 推奨圧着ペンチ | 1212034 CRIMPFOX 6 |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.14 mm² ... 1.5 mm² |
| オスゲージaxb / 直径 | 2.4 mm x 1.5 mm / - |
| 寸法電圧（III/2） | 160 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (depending on the rating curve) |
| 周囲温度（取り付け） | -5 °C ... 100 °C |
| 接続方向 ドライバ/PCB | 0 ° |
| 公称過渡電圧（II/2） | 2.5 kV |
| 絶縁電圧（II/2）の選定 | 320 V |
| 公称過渡電圧（III/2） | 2.5 kV |
| 公称過渡電圧（III/3） | 2.5 kV |
| 絶縁電圧（III/2）の選定 | 160 V |
| 絶縁電圧（III/3）の選定 | 160 V |
| 最小沿面距離線値（II/2） | 1.6 mm |
| 海面での耐えられる衝撃電圧 | 2.95 kV |
| 最小沿面距離線値（III/2） | 1.5 mm |
| 最小沿面距離線値（III/3） | 2 mm |
| 隣接極間の絶縁抵抗 | 1012Ω |
| 過渡電圧（II/2）の寸法決定 | 2.5 kV |
| UL 94準拠の難燃性クラス | V0 |
| ポール抜き差し時の電力約 | 5 N |
| 過渡電圧の測定（III/2） | 2.5 kV |
| 過渡電圧の測定（III/3） | 2.5 kV |
| 金属表面接触面積（最上層） | Tin (4 - 8 μm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 端子の金属表面（最上層） | Tin (4 - 8 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| DIN 46228-4に準拠した絶縁カラー付きつま先キャップ | Cross-section: 0.14 mm²; Length: 8 mm |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.25 mm² ... 0.5 mm² |
| DIN 46228-1に準拠した絶縁カラーのないつま先キャップ | Cross-section: 0.25 mm²; Length: 7 mm |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 1.5 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.14 mm² / rigid / > 10 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of rows: 1, number
